三元系リチウムバッテリーシステム

正方形ブロックフラット

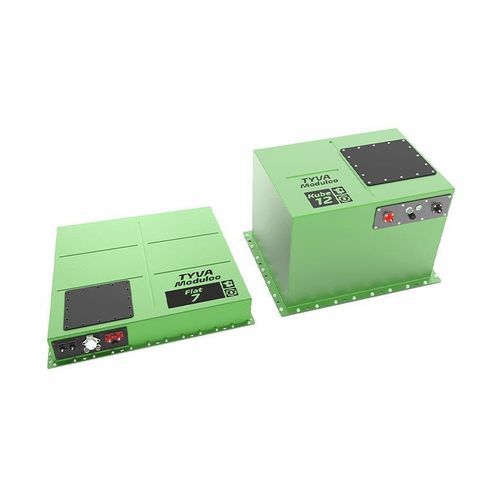

概要 FlatおよびKubeシリーズは、独自のフォーマットで高エネルギー密度を実現するリチウムバッテリーパックです。高出力を必要とする用途（電気自動車、農業車両、エネルギー貯蔵など）向けに設計されており、TYVA Energieが製造する中で最大クラスのリチウムバッテリーです。ユニットは密閉性の高いアルミニウム筐体を備え、2つの類似した出力レベルを提供します。主な違いは形状で、Flatは低背で細長く、Kubeはより立方体に近い高さのある形状です。両シリーズともModuloo Ax技術を採用し、モジュール性と高性能を実現します。

用途

• エネルギー貯蔵
• オフロード／車両のレトロフィット／都市車両（低排出ゾーン）
• 軍事／防衛
• 海洋／ボート
• 電動モビリティ（バス、電気自動車）
• ロボティクス、AGV

主な特長

• 密閉型アルミニウム筐体（標準IP65、一部モデルはIP67）
• BMSおよびPDUへのアクセスを容易にする着脱式サービスパネル
• 超薄型バージョン（例：Flatは厚さ100 mm）
• Moduloo Ax技術：モジュール性と性能（電圧・容量の調整可能）
• 統合システム：TYVA Energie BMSおよびオプションのPDU（スイッチボックス）
• 直列および/または並列接続が可能（モデルによる）
• IP67防水コネクタ対応可能；コネクタ交換を容易にする着脱式フロントパネル
• 放電温度：−20 °C〜+60 °C
• 充電温度：0 °C〜+45 °C
• 筐体は最大3000 Vに耐える設計（仕上げにより異なる）
• 重量：約40 kg〜65 kg（モデルと構成により異なる）

認証 Flat & Kube全シリーズは輸送用のUN 38.3認証を取得しています。進行中として記載されている他の認証：RoHS、R10 Rev.6、R100 Rev.3。

製品表 - 「Energy」版（抜粋） Flat 7 - Energy版
電圧 | 容量 | エネルギー | 構成 | 化学系 | 寸法 | 重量
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 710 x 720 x 104 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 710 x 720 x 104 mm | 40 kg

Kube 7 - Energy版
電圧 | 容量 | エネルギー | 構成 | 化学系 | 寸法 | 重量
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 486 x 482 x 183 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 486 x 482 x 183 mm | 40 kg

Flat 12 - Energy版
電圧 | 容量 | エネルギー | 構成 | 化学系 | 寸法 | 重量
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 940 x 696 x 104 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 940 x 696 x 104 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 940 x 696 x 104 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 940 x 696 x 104 mm | 65 kg

Kube 12 - Energy版
電圧 | 容量 | エネルギー | 構成 | 化学系 | 寸法 | 重量
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 530 x 410 x 347 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 530 x 410 x 347 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 530 x 410 x 347 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 530 x 410 x 347 mm | 65 kg

Version « Power »（抜粋） Flat 7 - Power版（例）
電圧 | 容量 | エネルギー | 構成 | 化学系 | 寸法 | 重量
25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
51.1 V | 120 Ah | 6132 Wh | 14S40P | NMC | 710 x 720 x 104 mm | 40 kg
102.2 V | 60 Ah | 6132 Wh | 28S20P | NMC | 710 x 720 x 104 mm | 40 kg

Kube 7 - Power版（例）
電圧 | 容量 | エネルギー | 構成 | 化学系 | 寸法 | 重量
25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
51.1 V | 120 Ah | 6132 Wh | 14S40P | NMC | 486 x 482 x 183 mm | 40 kg
102.2 V | 60 Ah | 6132 Wh | 28S20P | NMC | 486 x 482 x 183 mm | 40 kg

注記 Flat & Kubeシリーズはカスタマイズ対応（受注製作）：筐体寸法、電圧・容量の変更、電力・信号コネクタの変更、要望に応じた冷却システムの追加が可能です。
