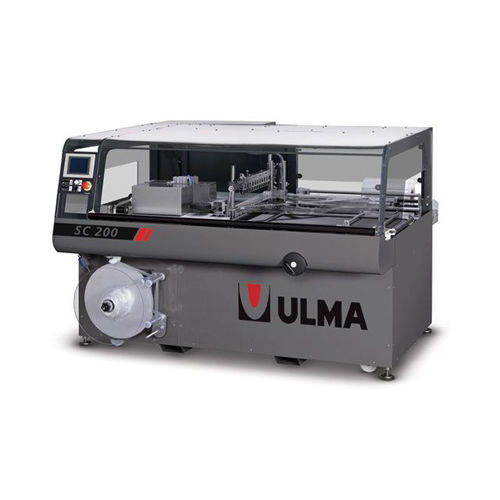

自動サイドシーラー SC 200

サーボドライブ連続シュリンクパッカ－

簡易説明
SC 200は、収縮フィルムおよび非収縮フィルム用の自動サイドシール包装機で、工業ラインへの組み込みを想定しています。最大85サイクル/分の生産能力を備え、産業用PCとタッチスクリーンで制御され、最大100フォーマットを記憶でき、稼働診断とパラメータ調整が可能です。

基本装備

• 製品の分離・整列機構付きのライン自動供給コンベヤー。コンベヤー幅は手動調整
• 腰高に配置された90ºモータ駆動ロールホルダー、調整可能な機械式パンチおよびフィルム終端検出
• フィルムの装填・交換を容易にする可動インフィードベルト
• タッチスクリーンからモータで調整可能な三角形成器の高さ
• 水平・垂直の製品検出用フォトセル
• 温度制御付きのホットナイフによる横シールおよびカット（交換容易）
• 温度制御付きの加熱ローラーによる縦（側面）シール
• 高い製品向けにシールヘッドの側方移動（オプション）
• 標準は3位置の空気式横シール、Sモデルはサーボ駆動で任意位置可
• 画面からのモータによる横シール開閉調整とジョー安全装置
• シール温度安定化のためのソリッドステートリレー
• 小型や不安定品向けのキッシングコンベヤ（オプション）
• フィルム端自動巻取／フィルム断裂検出
• 産業用PC制御と操作性の良いタッチパネル、100フォーマットのメモリ

構造上の特徴

• ラミネート塗装鋼管製フレーム
• 高さ調整可能な脚と搬送用キャスター
• 標準作業方向：右→左（オプションで左→右）
• 主要部品への容易なアクセス、換気された電気盤
• 稼働診断表示とメッセージ表示
• CE規格に準拠した保護・安全システム

オプション装置

• 自動フォーマット調整
• インフィードコンベヤ幅のモータ調整
• PE用の横シールバーおよび側面シール装置
• 不規則や低い製品用の分割インフィードベルト
• フラットからセンターフォールドへのフィルム折り
• フィルム開口用エアブロワー
• サイドシール系と排出コンベヤの独立速度制御
• エアパンチ、加熱穿孔、開封用フィルム孔あけ
• オーバーヘッド装置、インフィード延長500mm、ダブルロールホルダー
• フィルム終端検出、印刷フィルムセンタリング、コード打刻、光/音アラーム、リモート診断用モデム、ステンレス仕様

技術仕様

• 最大生産性：最大85サイクル/分（製品・フォーマットに依存）
• 対応フィルム：収縮/非収縮フィルム（PEオプションあり）
• 制御：産業用PCとタッチスクリーン、稼働診断機能
• メモリ：最大100フォーマット
• 横シール：温度制御付きホットナイフ（オプション：空気式/サーボ）
• 側面シール：加熱ローラーと温度制御
• 製品検出：水平・垂直フォトセル
• フレーム：ラミネート塗装鋼管、換気電気盤、CE準拠
