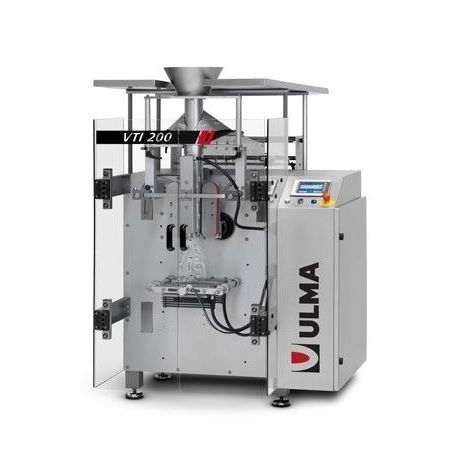

縦型包装機 VTI 200

V-FFS真空フォームフィルシール

概要
立式フォームフィルシール（VFFS）機で、三封シールの袋を作成します。最大70サイクル/分の中速生産向けに設計されており、横シールは空気式、引き込みベルトはACモーター駆動です。

詳細
VTI 200は、簡便性、信頼性、操作のしやすさが求められる幅広い製品の包装に対応するよう設計されています。横方向シールの空気式駆動と、引き込みベルトを駆動するACモーターの組合せにより、多様な製品と生産環境で柔軟に運用できます。コンパクトなフレーム、堅牢な機械・電気部品、低メンテナンス性により、中速アプリケーションでの安定稼働に適しています。操作は5インチカラータッチスクリーン内蔵の産業用PCで行い、フォーマット変更やレシピ管理が容易です。

標準装備

• 障害検知機能付き空気式横シールジョー。
• ユニバーサルジョイント付きのACモーター駆動引き込みベルト。
• 部品保護のための閉鎖フレーム構造。
• 一体型フィルムフォーマー（コンフォーマー）。
• 5インチカラータッチスクリーン搭載産業用PC（B&R）。
• 最大100点のプログラムメモリ。
• 画面上での機能・パラメータ設定。
• シール温度およびエア圧の自動監視。
• 横シール部への製品挟み込み検出。
• 鍵／パスワードによる階層的な操作アクセス制御。
• フィルム終端検出およびロールセンタリングのモーター化。
• 周辺機器とのインターフェース、LAN/Ethernet接続。
• 安全規格98/37/CEEに準拠した設計・製造。

主なオプション

• ステンレス仕様。
• ロール交換を容易にするフィルムスプライス用真空テーブル。
• 印刷フィルム用のレジスター（フォトセル）システム。
• ガス注入（MAP）システム。
• 真空ベルトによるフィルム供給システム。
• 高速度用のPE専用ジョー。
• フィルム追従モーターおよびテンション制御。
• 自動セルフセンタリングのフィルムロール。
• 静電気除去装置。
• 製品を整列させるためのバッグバイブレーター。
• 中央または側面シールのフラットボトム袋対応。
• イージーオープンナイフ形状。
• ストリング、ダブルバッグ、連結包装。
• ユーロロックやハンドル打ち抜き。
• コーダー、プリンター、ラベラー。
• 製品排出用ベルト等の下流設備。

技術仕様

• 機種: 立式フォームフィルシール（VFFS）— 三封パック。
• モデル: VTI 200。
• 最大生産速度: 製品・構成により最大70サイクル/分。
• シール方式: 空気式横シールジョー、障害検出および温度・圧力監視。
• フィルム処理: 一体型フォーマー、モーター式センタリング、終端検出、真空スプライスや真空ベルト供給のオプション、追従およびテンション制御。
• 駆動: ACモーター駆動の引き込みベルトとユニバーサルジョイント。
• 制御: 5"カラータッチスクリーン搭載産業用PC、100プログラムメモリ、ユーザーレベルのアクセス管理。
• 構造: 閉鎖フレーム、オプションでステンレス仕様。
• オプション例: MAP、印刷フィルムレジスター、コーダー/プリンター、ラベラー、フラットボトム、静電除去、バイブレーター、自動センタリング。
• 規格: 指令98/37/CEE準拠で設計・製造。
