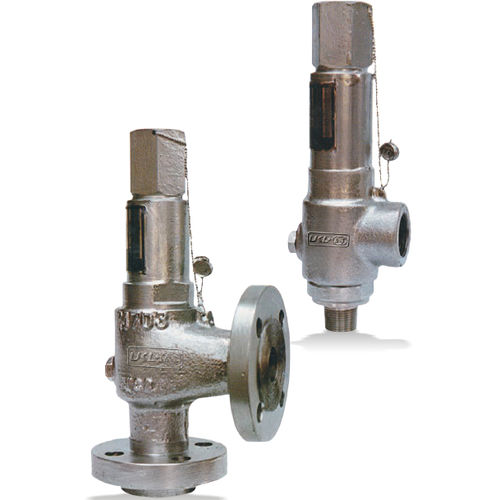

圧力リリーフバルブタイプ — SMFN-7000-LP、SMF-7000-MP、SMF-7000-HP & SU-7000
この製品レンジは主にサーマルリリーフアプリケーションに使用されますが、ガスと液体の排出係数が認定されているため、圧力緩和アプリケーションにも使用できます。 タイプSMFN-7000は、ユーザーがねじ込み接続を好むアプリケーションをカバーしています。 これらのバルブは、入口サイズが1/2インチから1インチまで、圧力が0.8バーから400バーまで、様々な材料の組み合わせで利用可能です。 タイプSU-7000は、一体鋳造ボディとフランジ付き端部接続を有しています.
メディア:ガス、蒸気、液体。
過圧:ガスと蒸気と液体 10 %、21 %。
ブローダウン:ガスおよび蒸気 5 % 〜 7 % & 液体の場合 21 % 未満。
オリフィス:「b」から「f」まで。
圧力範囲の設定:0.8バールから400バールまで、液体の場合は1500バールまで。
温度範囲:-200° C ~ 400° C
素材: 炭素鋼、合金鋼、ハステロイ、モネル、その他の素材(ご要望に応じて)。
オプション:ベローズ、フラッシングノズル、リフティングレバー、テストギャグ、弾力性または硬化シート
設計コード:API-520、API-521、API-526、API-527、ASME-B 16.34、ASME-B 16.5、ASME-セクションVII
---
