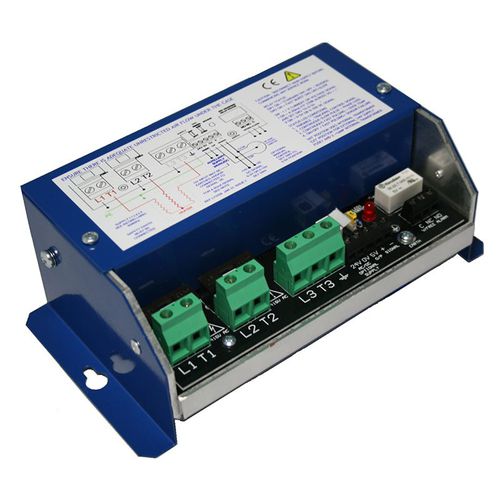

サイリスタ電力コントローラー PR3 series

高速過渡三相

このPR3シリーズサイリスタスタックは、3分の2の制御技術を使用して、3相抵抗負荷を完全にシームレスに制御できます。 信号制御は、DC信号または5kΩポテンショメータによる手動制御によって行われます。 このバースト焼成制御スタックは、高速パルスゼロボルトスイッチング技術を使用し、フリッカを最小限に抑え、RFI問題を排除します。また、自動リセット温度トリップ、一体型半導体ヒューズ、ヒートシンクも組み込まれています。 このモデルは、自然に空冷され、簡単に設置するための信号＆電源端子に簡単にアクセスできます。 アプリケーション： 3線式、3相フローティングスターまたはクローズドデルタ構成の抵抗負荷に適しています。 これには、エアカーテン用途だけでなく、炉、オーブン、ドライヤー、ホットプレート向けの暖房、換気および空調（HVAC）市場が含まれます。 機能@@ アラームリレー機能（3ウェイ端子-V/フリーアラーム「NO_NC_C」） アラーム回路は電圧フリーリレー接点を持ち、最大2A @125V ac（RMS）負荷定格です。 リレーへの内部供給は、2つの20mm 1Aヒューズを介して変圧器から得られる。 これらはL1フェーズとL2フェーズに接続されているため、リレーとLEDは、過熱状態、センサー障害、またはL3フェーズ損失がある場合にのみ電力を供給できます。 過熱保護 90ºC以上のヒートシンク温度がセンサーによって検出されると、アラームリレーの状態が変化し、LEDが急速にパルスします。 負荷への電力は切断され、温度が85℃に低下するまで戻りません。 センサー に障害が発生すると、温度センサー損失 LED ステータスが ON/OFF (高速パルス) に変わります。
