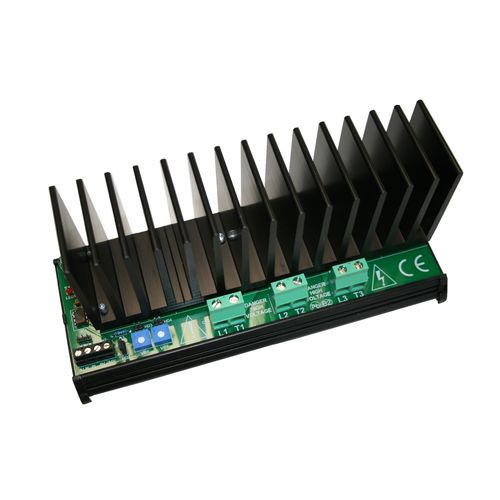

サイリスタ電力コントローラー PR3-DIN series

高速過渡三相DINレール

PR3-DINシリーズサイリスタスタックは、BMSまたは同様のコントローラからの3相電気加熱負荷を完全にシームレスに制御できます。 これらのバースト焼成コントローラは、ゼロボルトのスイッチング技術を使用して、RFIの問題を最小限に抑えます。 12kWまたは18kWのモデルは、3分の2の制御技術を使用した標準的な415VのAC電圧電源で使用できます。 両方のモデルには、以下を含む同じ機能があります。-DINレール取り付け機能、DC電圧信号制御、自動リセットによる温度トリップ、アラーム出力、LED「OUTPUT-ON」表示、内部信号および電源端子への容易なアクセス、各電力定格にヒートシンクを追加する必要はありません。 アプリケーション 適切なアプリケーションには、電気加熱コイル、加熱ケーブル、電気炉が含まれます。 機能 サイクルタイムとシグナルリスケール サイクルタイムは事前に設定されています。 5Vの0～10VのDC入力信号は、負荷が50％オンであることを意味します。同様に、2.5Vの負荷の場合、負荷は25％オンになります。 したがって、10Vの入力信号は、100％すなわち、完全にオンになります。 注意：HD3、HD4、VR1、VR2を使用してサイクルタイムと信号のリスケールを調整できますが、通常は必要ありません。 これらのコントロールの設定が正しくないと、過負荷状態、障害、および永続的な PR3-DIN シリーズの損傷を引き起こす可能性があります。 これらのコントロールは、サプライヤ/製造業者への指示なしに調整しないでください。 手動オーバーライド PR3-DINシリーズは、自動Aの位置にプリセットされています。 HD2ジャンパプラグを「M」位置に配置することで、入力信号を手動で上書きすることができます。
