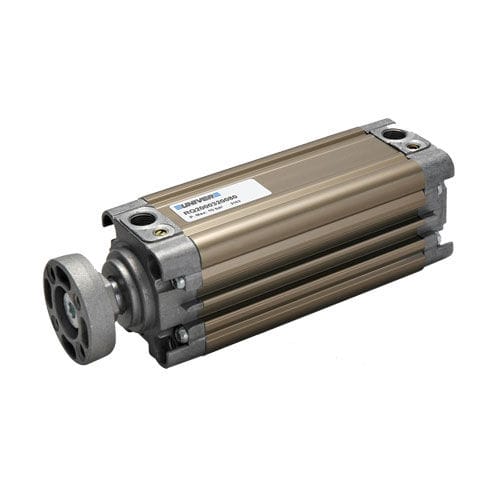

空圧シリンダ RQ series

単動式堅牢コンパクト

特大のガイドとロッドが付属し、長いストロークとヘビーデューティアプリケーションのためのコンパクトなシリンダーの新シリーズ、サイズの変化のない調整可能な空圧クッションを備えた最初のもの。 軸間、センタリング直径、およびロッドは、ISO 6431およびVDMA 24562仕様に準拠しています。 技術特性 作動圧力:1,5-10 bar 周囲温度:-20C-80°C 流体:ろ過された空気、潤滑またはクロムメッキされたピストンロッド付き押し出しアルミニウム合金のバレルプロファイル。 オーバーサイズのガイド。 調整可能なクッション (10mm-)。 非回転ピストンロッド （RQ-... シリーズ）を搭載したバージョンは、 メスロッドに組み立てられたフランジが付属しています。 最大動作速度：1m/秒 磁気バージョン。 要求に応じて -磁気センサー DF-... (付属品セクション2ページ) -磁気センサー用ワイヤー保護ストラップパーツno.DHF-002100。 ・RSシリーズ用フランジ（200-201-260-270型用） ・中空ピストンロッドのみスルーピストンロッドバージョン。 -クロムメッキロッドのみのロックに適しています。 (セクションハイテクページ 4) -統合安全ロックユニットを備えたシリンダーSTRONGシリーズ (セクションハイテクページ 61) -拡張ピストンシリンダー用のみスライドユニット. （ハイテクページ51項） 建設の詳細 •押し出しアルミニウム合金のバレル、外部および内部陽極酸化15時、プレーンプロファイル、フラッシュマウント式センサー。 •アルミニウム合金のダイカストエンドキャップ。 •亜鉛メッキ鋼のセルフタッピングネジ。 •クロムメッキ鋼棒、ステンレス鋼（要リクエスト）。 •アルミニウム製ピストン。 •アセタール樹脂スライド。 •大型ベアリング。 •ニトリルゴムでピストンシール。 •ポリウレタンロッドシール。
