カメラ型検査装置 SURFSCAN CVT820

CCD表面欠陥インライン

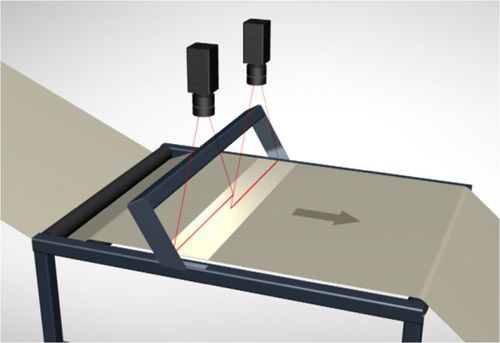

SURFSCAN CVT820はCCDのカメラおよび制御装置によって冷間圧延製造所の金属そして非金属ストリップの生産で大抵ストリップの表面欠陥を監察するために適用される。 この装置は生産の質を改善し、消耗を除去するか、または最小にするのを助ける。 装置の原則: SURFSCANの表面の点検装置はデジタルカメラによって点検される金属表面のコンピューター分析に基づいている。 金属表面はLEDの技術に基づいて高出力ライトによって照らされる。 照らされた表面はラインスキャンカメラによってスキャンされるよりある。 これらのタイプのカメラに感光型の要素の1列だけある。 全イメージは表面の動きによって生成される。 ラインスキャンカメラの利点はそれらが達成する速度である。 SURFSCANは70MHzラインまでとの5136までのピクセル決断の多数の二重感受性ラインスキャンカメラを、頻度および12ビット・データの幅組み込む。 イメージはステップと多数の決断で分析される。 表面の全面的な質は前もって調整された規準に従ってまたは顧客によって必要な規準によって評価される。 更に、表面の異種を作成するどのローカル欠陥でもまた検出される。 例えばこれらの欠陥は凹み、傷、ピット、等である。 ローカル欠陥は更に分析される。 各欠陥のためにいくつかの特徴は断固としたである。 時間データ、欠陥の位置および可能な周律はまた考慮に入れられる。 これらの特徴が助数詞によって確認することができる数方法で欠陥を記述するのに使用されている。 SURFSCANは装置よりもむしろシステムである。
