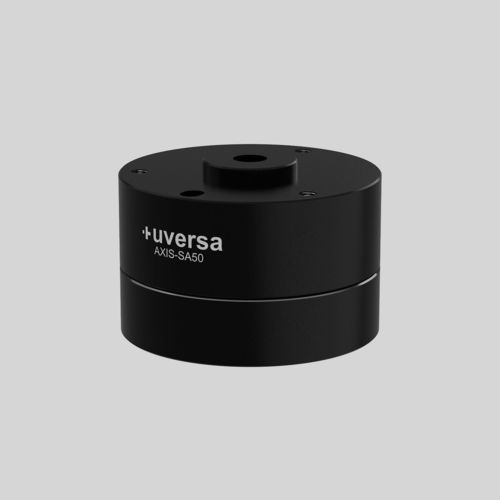

機械式ゼロ点センタリング及び制御システム AXIS-SA50

製品概要
AXIS-SA50は、産業用自動化における組立・接合工程での位置・角度ずれを補償する補償ユニットです。製造公差がある場合でも、確実な接触・圧入を可能にし、締結軸方向での信頼できる力伝達を実現します。

機能
内蔵のばね付自己中心化機構が部品を自動的に応力なしで整列させます。これにより、繰り返しの自動サイクルや手動組立作業での噛み込みや損傷のリスクを低減します。

補償範囲と荷重
本モジュールはXY面での半径方向ずれを±1 mm、回転ずれを±3°まで補償します。Z方向には圧縮・引張の両荷重で高い力を伝達します。測定値：XY平面での復元力 約4–7 N、復元トルク（回転）約0.01–0.05 Nm、最大圧縮力 1000 N、最大引張力 600 N、原位置復帰精度は0.01 mmオーダー（3 µm–13 µm、試料測定）。

利点

• 接合・圧入工程での応力のない高精度な中心合わせを実現
• 機械的なピーク負荷を低減し、隣接部品を保護
• グリッパーやコンパクトな接合ユニットへの組込みを容易化
• 自動化生産におけるプロセス信頼性を向上

追加情報（表）
色：黒（硬質アルマイト）
HSコード：84799070
原産国：ドイツ
材料：アルミニウム（削り出し）
原位置復帰：3 µm–13 µm（試料測定）

仕様 / 技術データ

• 品番：AXIS-SA50
• ブランド：uversa
• 型式：AXIS-SA50
• 色：黒（硬質アルマイト）
• 復元力（XY面）：約4 N～7 N
• 復元トルク（回転）：約0.01 Nm～0.05 Nm
• 圧縮力（最大）：1000 N
• 引張力（最大）：600 N
• 原位置復帰：3 µm～13 µm（試料測定）
• HSコード：84799070
• 原産国：ドイツ
• 材質：アルミニウム（削り出し）
• 重量：0.234 kg
