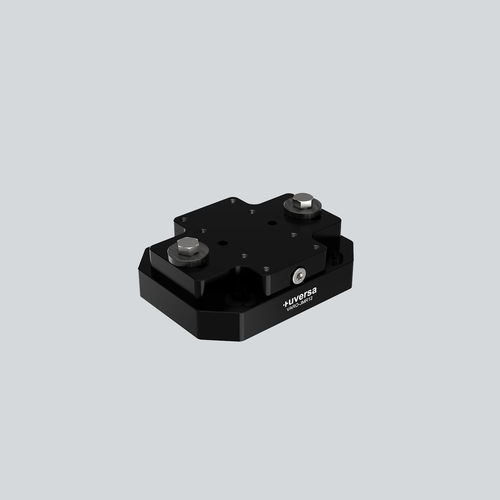

リニア・ロータリ位置決めモジュール VARO-JMR12

説明
VARO-JMR12 調整モジュール 2.0 は、VARO-JM12 の進化版で、機械工学向けに設計されています。X/Y 平面での精密な位置合わせと製造公差の確実な補正を可能にします。X ±7.5 mm、Y ±4.5 mm の拡張調整範囲により、柔軟な位置決めが可能です。

特長
モジュールは長穴取り付け穴を備え、線形および回転の微調整 ±2.5° を可能にします。側面の調整ねじで微調整を行います。切削加工されたアルミニウムをアルマイト処理した構造で、要望により ESD 導電性の SurTec® 650 コーティングが選択可能です。uversa モジュールシステムの一部として、モノ／デュオベースや他のモジュールと組み合わせて使用できます。

互換モジュール

• PEX-MS12
• PEX-DS12
• EVO-KM12
• EVO-DM12

FAQ（要約）

• VARO-JMR の用途は何ですか？ — X/Y 平面での部品の精密調整により、製造公差を補正し機械設計を簡素化します。
• VARO-JMR は VARO-JM と何が違いますか？ — 調整範囲が拡張され、長穴により線形および回転の微調整が可能な次世代モデルです。
• どのように調整しますか？ — 側面の調整ねじで微調整を行い、長穴と組み合わせて広い調整範囲を実現します。
• どのように取り付けますか？ — 固定作業面に取り付けるか、アセンブリに直接組み込むことができます。さまざまな取り付け姿勢に対応します。
• どのようなバリエーションがありますか？ — 複数のアルマイト色と、オプションの ESD 導電性・パッシベート処理された SurTec® 650 コーティングがあります。
• どのような用途に適していますか？ — 機械工学、治具製作、試験装置や組立システムなど、精密な整列とモジュール設計が求められる用途に適しています。

仕様 / 技術仕様

• 型番: VARO-JMR12
• X 調整範囲: ±7.5 mm
• Y 調整範囲: ±4.5 mm
• 回転微調整: ±2.5°
• 取り付け: 長穴取り付け（線形および回転調整を可能にする）
• 材質: アルミニウム（切削）、アルマイト処理
• 仕上げ / カラー: 黒アルマイト（標準）、青、赤、緑、金、SurTec® 650（ESD 導電、パッシベート）
• HS コード: 90330090
• 原産国: ドイツ
• 標準重量（単体、バリエーション）: 0.250 kg
• システム互換性: uversa モジュールシステム（PEX-MS12、PEX-DS12、EVO-KM12、EVO-DM12 と互換）
