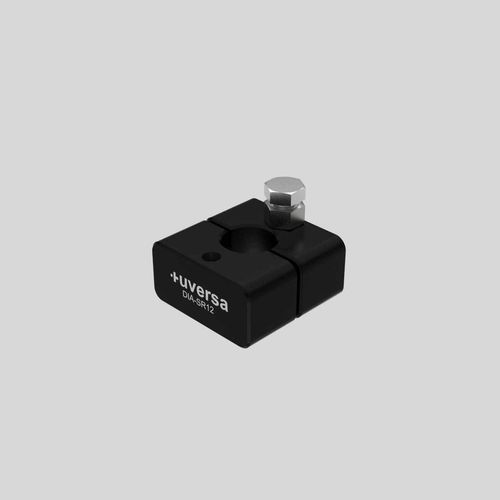

アルミニウム製カラー 軸 DIA-SR12

スクリュー工業用

製品概要
DIA-SR12 は、モジュール式機械システム向けの精密な分割式高さ調整用セットカラーです。確実な固定と再現性のある高さ設定を実現するよう設計されており、単体・複数モジュール、治具、コラム構造に適しています。

用途
コラムシステム、固定具、組立ジグ、同一高さ・再現性が求められる反復生産の設定に適しています。

取付け
DIA-SR12 は両側が分割された二つのハーフで構成され、既設のコラムへ後付け可能です。所定の高さに両ハーフを配置し、2本のシリンダーネジで固定します。上部のナット付きヘクスネジで微調整や再調整が可能で、全体を緩めることなく調整できます。

材料と表面処理
切削加工されたアルミニウム製。標準は黒アルマイト、その他のアルマイト色や、ESD導電性の SurTec® 650（パッシベート済）もご要望により対応可能です。

色 / 仕上げ

• 黒アルマイト（標準）
• 青アルマイト
• 赤アルマイト
• 緑アルマイト
• 金色アルマイト
• SurTec® 650（ESD導電、パッシベート済）

技術データ
カラーバリエーション: 黒アルマイト（標準）、青アルマイト、赤アルマイト、緑アルマイト、金色アルマイト、SurTec® 650（ESD導電、パッシベート済）
HSコード: 90330090
原産国: Germany
材質: アルミニウム（切削）

利点

• 迅速かつ精密な高さ調整
• 同一の組立に対する再現性のある位置決め
• 分割設計により既設コラムへの後付けが可能
• 静電気に敏感な環境向けのESD仕上げが利用可能

追加情報
複数のカラーバリエーションおよびESD仕上げをご用意。バリアントにより価格・納期が異なります。通常納期: 黒 — 在庫あり；カラー / ESD バリアント — 約10営業日。表示価格は税抜き（別途19% VAT）。

技術仕様

• 型式: DIA-SR12
• 品番 / SKU（例）: DIA-SR12-S（黒）、DIA-SR12-B（青）、DIA-SR12-R（赤）、DIA-SR12-G（緑）、DIA-SR12-A（金）、DIA-SR12-ESD（ESD）
• 材質: アルミニウム、切削
• 重量（標準）: 0.04 kg
• HSコード: 90330090
• 原産国: Germany
• 標準納期: 黒 — 在庫あり；カラー / ESD バリアント — 約10営業日
• 価格帯（税抜）: 黒: 26.90 EUR；青/赤/緑/金: 31.10 EUR；SurTec® 650（ESD）: 33.70 EUR
