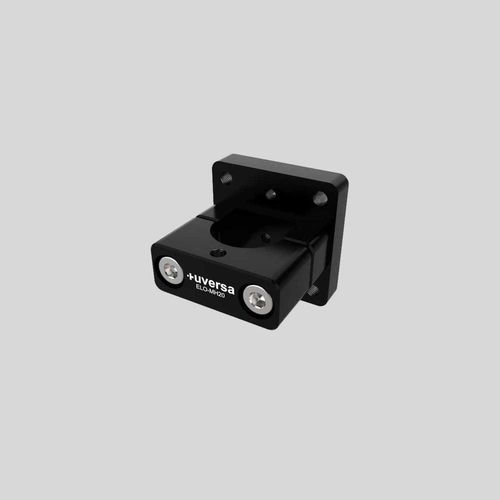

モジュール用ホルダー ELO-MH

ケーブル用パネル用コンポーネント

製品概要
ELO-MH モジュールホルダーは、コラムに追加コンポーネントを取り付けるための二分割式フライス加工アルミ製ホルダーです。二分割構造により、既存のコラムを分解・変更せずに後付けで取り付けることが可能です。

製品説明
20 mm：省スペースな組立に適したコンパクトなホルダーで、対応コンポーネントを確実に固定します。標準仕上げは黒アルマイト。対応サイズ：20 mm、30 mm、40 mm。

用途

• DIN レールの取り付け
• ケーブルダクトの取り付け
• 操作部品の取り付け
• アダプタープレートの取り付け

取り付け方法

• ELO-MH は二つのハーフで構成されており、組立済みのコラムへの後付けが可能です。
• コラム上の所定位置に両ハーフを合わせます。
• 二本のシリンダーヘッドねじで締め付けて安定した接続を作り、必要に応じて緩めたり再配置したりできます。

材質と表面処理
フライス加工されたアルミニウム製。標準表面：黒アルマイト処理（耐食性および均一で耐久性のある仕上げ）。代替処理（例：SurTec 650）は受注生産で対応可能（納期延長および追加費用が発生）。

互換性
ELO-MH は VIA シリーズの対応するサイズのコラムと互換性があり、uversa システムに統合して追加コンポーネントの安定した基盤を提供します。

追加情報
対応サイズ：20 mm、30 mm、40 mm。二分割設計により、機械、センサー、オートメーションアセンブリのモジュール拡張を行う際に、部品を整然と配置したまま精密で確実な固定が可能です。

技術仕様

• Brand: uversa
• モデル / 呼称: ELO-MH
• 品番 (SKU): ELO-MH20-S（例）
• 対応サイズ: 20 mm、30 mm、40 mm
• 材質: アルミニウム（フライス加工）
• 表面 / 仕上げ: 黒アルマイト（標準）
• 色: 黒アルマイト（標準）
• 構造: 2分割
• 製品種別: モジュールホルダー
• 原産国: ドイツ
• HSコード: 90330090
• 重量（例）: 0.061 kg
• 価格目安（税抜）: 26.60 €（別途適用税）
