光電近接センサ 4022

長方形リレー出力付きAC

概要
ニードルセンサー 4022 は、シングル、ダブル、ジャカード、インターロックの丸編み機の針を非接触で監視します。欠陥針を検出すると即座に機械を停止し、折れや曲がりの正確な位置を表示します。一般的な構成は、機種により1台の制御ユニットと1〜2台の光学ヘッドで構成されます。

主な機能

• 欠陥針検出時に機械を即時停止
• シリンダー針およびベッド針の折れ・曲がりを検出
• 設定用ハンドヘルド端末 8024 を使用可能

主な特長

• 針シーケンス検出範囲：15/s - 5000/s
• 光学レンズの簡単交換
• 欠陥針を素早く特定する4桁表示
• 光学ヘッドごとの色分けLEDステータス表示
• 高速丸編み機にも対応
• 安全な赤色光
• 最大対応ゲージ：E50

動作原理
光学ヘッドは通過する針に狭い光スポットを投射し、反射光パルスを光ファイバーケーブルで制御ユニットに送ります。制御ユニットは機械速度と針ゲージに応じて自動的に針シーケンスに適応します。欠陥によりパルスが欠落するか位置がずれると、機械停止がトリガーされ、針カウンタが作動して光学ヘッドが欠陥位置に到達するまでに通過する針数を示します。切断ラインや模様で欠ける針はマスク処理が可能です。誤停止を防ぐため、停止までの回転数は調整できます。

製品ツアー / ビジュアルハイライト

• 欠陥針を素早く特定する4桁表示
• 各光学ヘッドの色分けLEDステータスを備えた制御ユニット

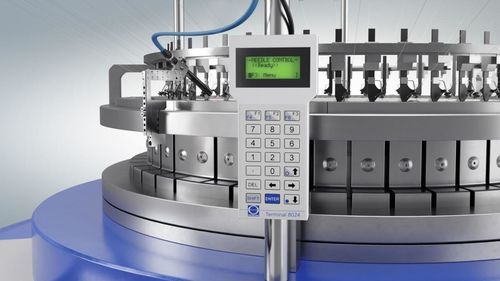

• 設定・診断用ハンドヘルド端末 8024
• 光学レンズの簡単かつ安全な交換
• 高速丸編み機への適合性

技術仕様

• センサー有効範囲：15 mm ±1 mm
• 針シーケンス：15/s - 5000/s
• ゲージ：E50まで対応
• 供給電圧：11 V - 28 V AC/DC
• 平均消費電力：5 VA
• 出力：リレー出力、切替可能（最大60 V）
• 典型構成：機種により 1 台の制御ユニットと 1〜2 台の光学ヘッド
• ハンドヘルド端末：8024（設定補助）
