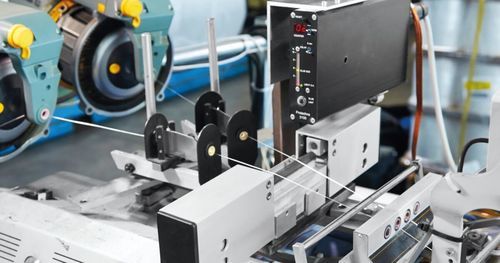

産業用制御装置 COGASTOP WEFT 3100

製造プロセス用電動式高解像度

簡単な説明
PROTECHNAの糸検査器COGASTOP WEFT 3100は、織機における経糸（横糸）欠陥を検出する制御システムです。スラブ（糸のかたまり）、二重糸、結び目、毛羽切れ（キャピラリーブレイク）などを検出します。特にコーティング加工された織物では、スラブが最終製品にそのまま見えるため重要です。

主な機能

• 織機上の横糸監視
• 操作が簡単

構造と機能
COGASTOP WEFT 3100は供給器の前または直後に取り付けられ、欠陥が織り込まれる前に除去できます。一本または複数の横糸が集光した光ビームの中心を通過します。糸欠陥がビームを通過すると透過光が減少し、設定した感度を超える変化があれば織機を停止して欠陥を除去します。検査ヘッドは光ファイバーで制御ユニットに接続されており、電磁ノイズに対して高い耐性を確保します。電気接続、電子的評価、機械停止は制御ユニットで行われます。

製品ツアー / 画像
取り付けや検査ヘッドの詳細、供給器の前後の典型的な取り付け位置、検出された欠陥の視覚例を示す複数の製品画像と製品動画が利用可能です。

仕様 / 技術データ

• 糸速度：100 m/min以上
• 監視幅：200 mm
• 動作電圧：115V〜230V / 50Hz〜60Hz
• 停止接点：無電位リレー接点
