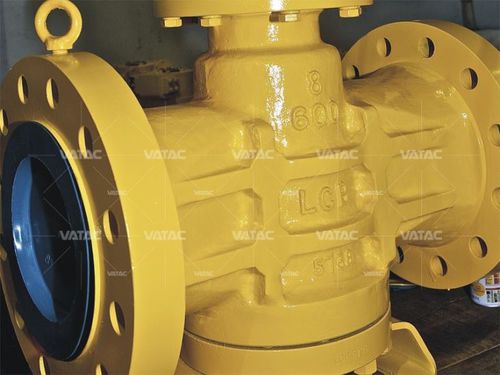

プラグバルブ

手動式調整用遮断

レジリエントシート潤滑プラグバルブは、「ブロック」または完全シャットオフタイプです。正確な調整を必要としない場合、スロットリングに使用することができます。しかし、主な用途は、積極的な開閉操作です。 潤滑式弁体は、本体、カバー、弁体の3つの基本部品で構成されています。弁体は唯一の可動部材です。弁体は回転のみで開き、弁体は潤滑シート上で回転します。弁体には円筒形とテーパー形がありますが、一般的にはテーパー形の方が好まれます。円錐形の弁体は、くさびの作用によるタイトフィットの利点と、回転運動のスライド作用を組み合わせたものです。回転により、可動弁体を上げ下げする必要がなくなり、腐食性の要素にさらされることから着座面を保護します。 »API 599、ASME B16.34またはDIN3202に設計・製造 ◆ ASME B16.34へのP.T.定格 »ASME B16.10への対面寸法◆ ASME B16.5へのフランジエンド »ASME B16.25への突合せ溶接エンド ◆ ASME B1.20.1へのねじ込みエンド »ASME B16.11 にソケット溶接 ◆ MSS SP-25 にマーキングされたバルブ »API 598に準拠した検査とテスト »1/2 "から30 "までのサイズ範囲 »クラス150からクラス2500まで、PN10からPN420までの定格圧力 » フランジ状のR.FまたはRTJ、ネジ式NPT、BSPT、溶接されたS.W、B.Wおよび溝付きの端の接続 »ボディ材料は、鋳造または鍛造炭素鋼 ASTM A216 WCB、WCC、ASTM A105N、低炭素鋼 LCB、LCC、LF2、合金鋼 WC6、WC9、F11、F22、ステンレス鋼 CF8、CF8M、CF3、CF3M、A182 F304、F304L、F316、F316L、二相鋼およびスーパー二相鋼 A890 GRで利用可能です。4A、5A または F51 のモネル、Alu の特別な材料。
