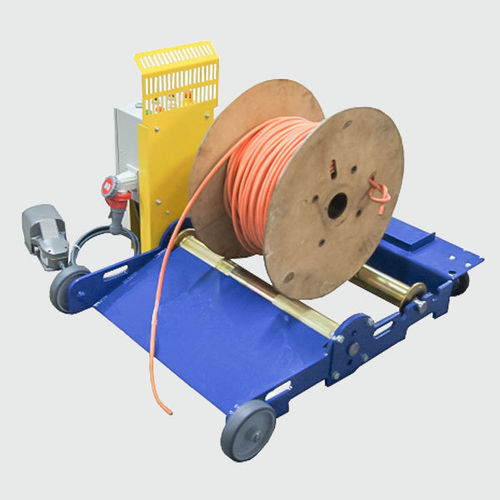

ケーブル巻き取り/巻き出し機 CDV100-M

電動式移動式

製品説明
Vetter CDV100-M は、ケーブル等の材料を制御して巻取り・払出しするために設計されたモータ式の巻取機です。ユニットは4輪の移動式プラットフォームに搭載されており、そのうち2輪はブレーキ付の自在キャスターで、安定性と移動性を両立します。ドラムは駆動ローラーで支持され、均一な回転を実現します。速度はポテンショメータで無段階に調整でき、操作はフットスイッチで行うため、産業現場でのハンズフリー運用が可能です。

技術仕様

• ブランド: Vetter
• モデル: CDV100-M
• 製品ID: 320690
• 製品カテゴリID: 347
• 許容荷重: 500 kg
• 最大ドラム幅: 650 mm
• ドラム直径: 300–1000 mm
• 重量: 120 kg
• 巻取り速度: 6–25 m/min（約5–30 rpm）
• 駆動: 0.75 kW モーター
• 電源電圧: 230 V、50–60 Hz
• 電源接続: 1×16 A
• 速度制御: ポテンショメータによる無段階調整
• 操作: フットスイッチ
• 可搬性: 4輪プラットフォーム（2輪はブレーキ付自在キャスター）

図面 / データシート
ドキュメントはありません。ソースページ: https://portal.vetter-kabel.de/en/products/320690?productCategory=347

主な特長

• 現場での取り扱いに適したモバイルプラットフォーム
• 駆動ローラーによる均一な回転
• 無段階速度調整で精密な巻取りが可能
• フットスイッチ操作でハンズフリー運用
• ドラムØ300–1000 mm、最大幅650 mmに対応
