キャリブレーション キット SKS 07

製品概要
単線管およびマルチ管は、地中埋設および保護管内敷設の両方で校正可能です。本校正ユニットにより、ミニケーブルの吹き込み性能が向上し、サブダクト施工の品質を事前に確認できます。

対応性と用途

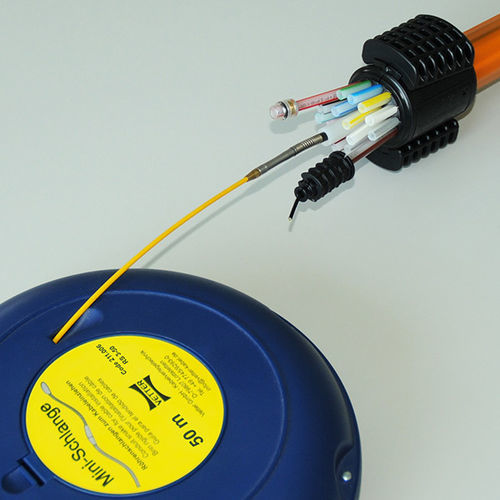

マルチ管は中央の非常管 12x2.0 または 14x2.0 を介して短距離で追跡可能です。マイクロ送信機 SKS 06（最大 Ø 6.4 mm）および SKS 07（最大 Ø 7.5 mm）は、ミニスネークの M5 外ねじにねじ込んで使用します。挿入長は現地条件に依存し、ミニスネークの長さにより最大 50 m に制限されます。潤滑剤の使用は挿入および引き戻しを容易にします。地中での追跡深度：最大 2 m。ミニスネークは黄色および赤（Cu導体付き）で提供されます。

技術仕様（ページに表示される値）
使用時間：8 h
追跡深度：5 m
長さ（mm）：115
Subduct I-Ø（mm）：9.8–16
重量：0.01 kg

製品説明からの注意点
追跡深度（本文）：地中で最大 2 m
挿入長：最大 50 m（ミニスネークの長さによる制限）
対応マイクロ送信機：SKS 06（最大 Ø 6.4 mm）、SKS 07（最大 Ø 7.5 mm）
ねじ：M5 外ねじ
カラ―オプション：黄、赤（Cu導体付き）
潤滑剤：挿入・引き戻しを容易にするため推奨

特性 / 仕様

• 使用時間：8時間
• 追跡深度：5 m（表示） / 地中で最大 2 m（本文）
• 長さ：115 mm
• Subduct I-Ø：9.8–16 mm
• 重量：0.01 kg
• 対応マイクロ送信機：SKS 06（最大 Ø 6.4 mm）、SKS 07（最大 Ø 7.5 mm）
• ねじ：M5 外ねじ
• 最大挿入長：最大 50 m（ミニスネークの長さによる制限）
• カラーバリエーション：黄、赤（銅導体付き）
• 潤滑剤推奨
