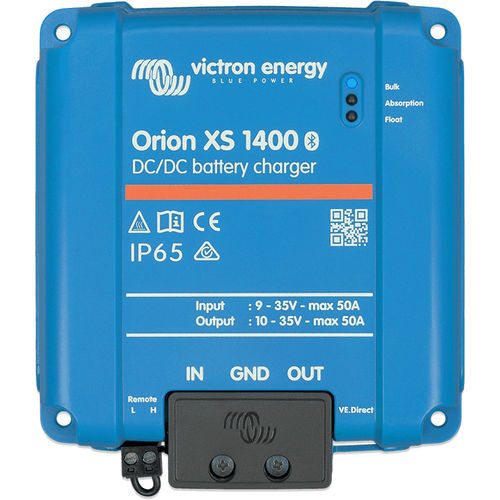

シャシー取り付け式DC/DC 変換器 Orion XS

車両産業用海洋用途

概要
Orion XS DC-DCチャージャーはエンジンの出力を利用してサービスバッテリーを充電する装置で、高い充電性能と超コンパクトで堅牢な設計を両立しています。12Vの単一電圧モデルと、12V/24Vの混載仕様である1400モデルがあり、デュアルバッテリー構成や混在電圧システムのDC-DC変換に対応します。

主な特長

• 狭く高温の搭載空間に適した超コンパクトな高出力DC-DCチャージャー
• 最大98.5%の充電効率
• エンジン稼働検出機能によりエンジン停止時の充電を防止
• オルタネーター保護のための入力電流制限（スマートオルタネーター対応）
• リチウムや鉛系（AGM、Gel、開放型）に対応する完全に設定可能な充電電圧・電流
• 8種類のバッテリープリセットを搭載、VictronConnectアプリで完全カスタマイズ可能
• パラレル運転により総出力電流の増加が可能
• アルミ製PCBを放熱体として利用し、40°Cまで定格出力を維持（サーマルダウングレード前）
• 電子部品ボックスはIP65相当の保護を備え、各種電気保護を実装

監視・接続性

• VictronConnect（Bluetooth）で設定・ファームウェア更新が可能
• VE.Smartネットワーキングで無線データ共有および電圧/温度補償を実施
• VE.DirectポートによりGX/遠隔監視（VRM）への有線通信とDVCC対応が可能
• オプションの遠隔監視/VRM統合でシステムアラートを取得可能

用途

• レクリエーショナルビークル（RV、キャンピングカー）
• 業務用・緊急車両
• 海洋用途・ボート
• オフグリッドやバックアップ電源システム

モデル・バリエーション

• 12/12-50A（約700 W）
• 12/12-70A（約1000 W）
• 1400 混載モデル（約1400 W、12 V / 24 V変換対応）

保護・信頼性

• オルタネーターとスターターバッテリー保護のための入力電流制限
• 過負荷、短絡、過温度、過充電保護
• 低温シャットダウンおよび入力低電圧保護によりリチウムバッテリーやスターターバッテリーを保護
• エンジン稼働検出によりエンジン停止時の不必要な充電を回避

技術仕様

• シリーズ / 型名：Orion XS
• 充電効率：最大98.5%
• 定格出力（目安）：約700 W（12/12-50A）、約1000 W（12/12-70A）、約1400 W（1400）
• 動作温度：サーマルダウングレード前は40°Cまで定格出力を維持
• 筐体 / 電子保護：電子部品ボックスIP65相当
• 充電アルゴリズム：スマートな多段階（4段）充電、リチウム/AGM/Gel/開放型のプリセット、アプリでカスタマイズ可能
• 接続性：VE.Smart、VE.Directポート、VictronConnectで設定可能
• パラレル運転：対応（充電電流の拡張）
• バッテリープリセット：8つの内蔵プリセットとカスタム設定
• 保護機能：入力電流制限、過負荷保護、短絡保護、過温度保護、低温シャットダウン、低電圧リスタート
