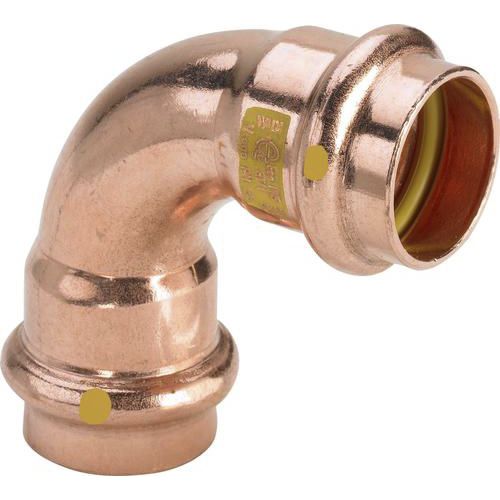

銅管用に、銅(99.9 % Cu-DHP)、砲金またはシリコンブロンズを使用した、流量に最適なプレスコネクターシステムです。シールエレメントを保護するためのプレスコネクターは、円筒形のパイプガイドを装備しています。プレスコネクターはd64.0から、接続部の機械的強度を確保するためのステンレス鋼製カッティングリング付きです。押圧力は、シールエレメント座面の前後にかかります。ライザーパイプの隠蔽設置、プレウォール設置、床設置に適しています。
マーキング
メーカー、配管サイズ、バッチ、承認マーク(DVGW)、プレス端に黄色のドット、黄色の長方形に「Gas MOP 5 / GT1」の刻印、d64.0からのプレス表示として着脱式オレンジラベル
シーリングエレメント
HNBR(水素化アクリロニトリルブタジエンゴム)、黄色、組み立て済み
工具
ヴィーガ・プレスコネクターシステムの機能的安全性は、主に使用するプレス工具の故障のない状態によって決まります。プレスコネクターの製造には、ヴィーガ社製プレス工具の使用を推奨します。ヴィエガプレスツールは、認定サービスパートナーによって定期的にメンテナンスされる必要があります。
アプリケーションの分野
天然ガス/液化ガス
注記
記載されている以外の用途や媒体にシステムを使用する場合は、必ずViega!アプリケーション、制限、国家規格や指令に関する詳細情報は、製品情報(印刷物またはViegaのウェブサイト)に記載されています。
注 - 規格と承認
プレスコネクターはDVGWワークシートW 534に基づきテストされ、DVGWテストマークが付きます。
DVGW登録番号に基づき、d12-64.0に認定。DG 4550AU0070に準拠。
銅管用プレスコネクターは以下の規格に適合しています。
---
