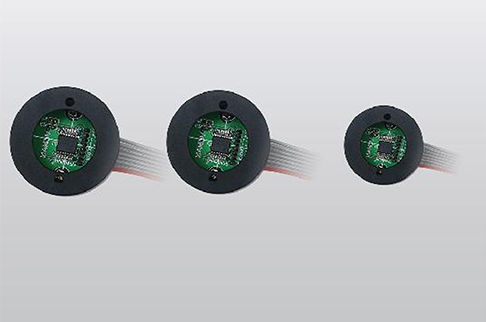

インクリメンタルロータリエンコーダ 磁気デジタル出力ラインドライバ
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- インクリメンタル
- 技術
- 磁気
- 出力シグナル
- デジタル出力, ラインドライバ
- 供給電圧
- 5VDC
- 用途
- 工業用, モ－タ－用, OEM用, ロボット用
- その他の特徴
- 小型, プログラム可能, エンジン フィードバック用, 3チャンネル
- インクリメンタルエンコーダー分解能(1回転あたりのパルス数)
最大: 4,096 unit
最少: 256 unit
- ハウジング径
22 mm
(0.87 in)- 回転速度
最大: 20,000 rpm
(125,664 rad.min-1)最少: 0 rpm
(0 rad.min-1)
詳細
特長：
製品パラメータ：
製品マニュアル：
用途：
- 磁気ロータリーエンコーダーチップ、3チャンネル（ABI）
- 出力インターフェース：ABI（TTL）
- プログラム可能な設定：ゼロ位置、回転あたりのABIライン数
- 選択可能なパルス数（ABI）：4096、2048、1024、512、256 ppr
- オプションの4チャネル差動ラインドライバ（EN22AL / EN22BL）、補完出力あり
製品パラメータ：
- モデル：Magnetic encoder, 3 channels, Line Driver, 4096 CPT
- 直径：22 mm
- 回転当たりのライン数（LPR）：256～4096
- パルス数（ABI）：4096、2048、1024、512、256 ppr
- 最大回転数：20,000 RPM
- 供給電圧：5 V
- 出力信号：TTL（ABI）
- エンコーダタイプ：磁気式
- 仕様：製品マニュアル（PDF）あり
- CAD：提供なし
- 3D CAD：提供なし
製品マニュアル：
- タイトル：Magnetic encoder,3 channels,Line Driver,4096 CPT
- 形式：PDF
- バージョン：20260311
- 日付：2026-03-11
用途：
- 産業用回転モーション制御、サーボモータ、フィードバックシステムへの組み込み
- ロボット、コンベヤ、組立ラインの自動化設備での使用
- 直径22 mmのコンパクトなエンコーダーを必要とするOEM組み込みに適合
- プログラム可能なオプションによりABI対応コントローラへのキャリブレーションと統合が容易
