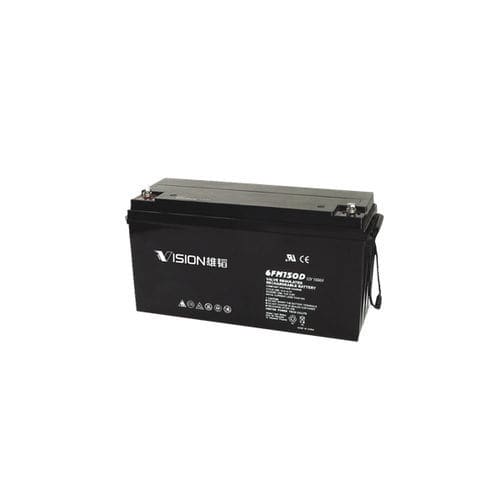

鉛酸バッテリー FM series

ブロック12ボルト6ボルト

概要
この蓄電池シリーズは、循環用途および深放電用途向けに設計されており、拡張された充放電サイクルに対応するために先進の合金とペーストを採用しています。AGM VRLA 技術を採用した密閉・免メンテナンス構造で、任意の方向に設置可能です。

適用シーン

• 通信機器および電源機器
• 非常用照明および防火システム
• セキュリティシステム、オフィスIT機器
• UPSおよびバックアップ電源装置
• 携帯型電源、ロボット、制御システム

主な特長

• 長寿命サイクル — プレート設計と材料を最適化し、頻繁な深サイクルに対応
• 安全性向上 — 大きな熱容量により熱暴走リスクを低減し、電解液の乾燥を抑制
• 高エネルギー密度 — 限られたスペースでより多くのエネルギーを蓄積
• 深放電耐性 — 繰り返しの深放電でも安定した性能を維持
• 長時間放電に強い — 長時間運転でも安定した出力を提供
• 二重用途設計 — バックアップ電源およびエネルギー蓄電システムの両方に適用可能

業界用途

• UPS & AIDC バッテリーソリューション
• 通信バッテリーソリューション（サイトバックアップ、基地局等）

仕様
Model | Nominal Voltage (V) | Capacity (AH) | L (mm) | W (mm) | H (mm) | Total Height (mm) | Reference Weight (KG) | Internal Resistance (mΩ) | Terminal Type
3FM180D-X | 6 | C10, 180 | 306 | 168 | 220 | 225 | 28.6±3% | ≤2.5 | F12
3FM200D-X | 6 | C20, 200 | 240 | 185 | 275 | 275 | 32.5±3% | ≤2 | F12
6FM55D-X | 12 | C20, 55 | 239 | 132 | 205 | 210 | 17.3±3% | ≤7.2 | F11
6FM65D-X | 12 | C20, 65 | 350 | 167 | 179 | 179 | 23.4±3% | ≤6.8 | F11
6FM75D-X | 12 | C20, 75 | 258 | 166 | 206 | 215 | 23.5±3% | ≤6.6 | F11/F12
6FM80D-X | 12 | C20, 75.6 | 350 | 167 | 179 | 179 | 23.5±3% | ≤6.5 | F11
6FM100D-X | 12 | C20, 100 | 330 | 171 | 214 | 222 | 32±3% | ≤5.7 | F11/F12
6FM134D-X | 12 | C20, 134 | 341 | 172 | 280 | 288 | 40±3% | ≤5 | F15
6FM120D-X | 12 | C20, 120 | 410 | 176 | 224 | 224 | 38±3% | ≤5.3 | F12
6FM150D-X | 12 | C20, 150 | 482 | 170 | 240 | 240 | 48.4±3% | ≤4.5 | F12
6FM200D-X | 12 | C20, 200 | 522 | 238 | 218 | 223 | 65±3% | ≤3.5 | F12
6FM230D-X | 12 | C20, 230 | 520 | 269 | 203 | 208 | 72.6±3% | ≤2.8 | F12

特性/技術仕様

• バッテリタイプ：AGM VRLA（密閉、無メンテナンス）
• 循環/深放電用途向けに設計、先進の合金・ペーストを採用
• 設置：任意の方向での取付けが可能
• 定格電圧：6Vおよび12Vを用意
• 容量範囲：表の例はC20条件で55Ah～230Ah
• 代表モデル：3FM180D-X、3FM200D-X、6FM55D-X、6FM65D-X、6FM75D-X、6FM80D-X、6FM100D-X、6FM120D-X、6FM134D-X、6FM150D-X、6FM200D-X、6FM230D-X
• 端子：F11、F12、F15（モデルにより異なる）
• 内部抵抗範囲（表参照）：モデルにより約≤7.2 mΩ～≤2.8 mΩ
• 参考重量：約17.3 kg～約72.6 kg（モデルにより異なる）
• 寸法はモデルごとに異なる（表のL、W、H参照）
