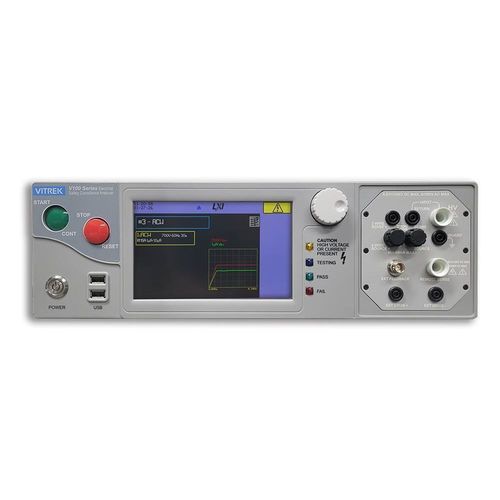

DC耐圧試験器 V10X

AC高電圧電気準拠

概要
Vitrek V10X Seriesは、生産および試験室環境向けの高度な電気安全試験プラットフォームです。AC hipot、DC hipot、絶縁抵抗（IR）、接地試験、4線式低抵抗測定などのマルチテスト機能を提供します。ネイティブSCPI対応、PDFレポート生成を備えた自動化対応プラットフォームで、HVスキャナーチャネル制御により大規模なマルチポイント試験システムへ拡張できます。

主な特長

• AC hipot標準で最大10 kVrms、DC hipot標準で最大15 kV、外部30 kV ACブースターオプションあり
• 高出力ACオプション（100 mA、200 mA、対応モデルで500 VAオプション選択可）
• 高容量DUTの高速充電を可能にするDC供給最大50 mA
• 該当モデルで最大40 A RMSの接地試験を統合
• 100 pAのピコアンペア漏れ分解能でTΩクラスのIR測定が可能
• 抵抗性と容量性漏れを分離する位相角解析を備えたDSP駆動測定技術
• 時間・振幅の二重閾値による広帯域アーク検出および<150 μsの高速ブレークダウン検出
• グラフィカルなシーケンス編集とリアルタイム測定グラフを備えたフルカラ―タッチスクリーン
• ランプ、ディウェル、多段IRおよびゼロに戻さないマルチディウェルをサポートする1,000以上の多段シーケンス
• 最大1,600のHVスキャナーチャネルを直接制御し、大規模なテストマトリクスに対応
• 接続性：Ethernet（LAN）、USB、RS‑232、デジタルI/O、オプションのGPIB；組込WebインターフェースおよびWi‑Fi設定
• タイムスタンプ、オペレータID、完全な測定トレースを含む監査対応のPDF生成とCSVエクスポート
• 多層安全アーキテクチャ：Ground Fault Interruption（GFI）、Safety Fault Interlock（SFI™）、Test Lead Safety Sense（TLSS™）
• UL、IEC、CSA、MIL‑STD、DO‑160（400 Hz）への準拠を想定
• 米国製；標準2年保証

機能概要
AC Hipot - モデル別電圧範囲：V101–V104：20 V–6 kV；V105–V108：50 V–10 kV；外部AC‑30オプションで最大30 kV AC
AC Hipot - 最大標準電流：通常50 mA標準；オプションで100 mAまたは200 mA；500 VAオプションで更に高出力
DC Hipot/IR - モデル別電圧範囲：V101–V102：20 V–6 kV；V103–V106：50 V–11 kV；V107–V108：50 V–15 kV
DC Hipot - 最大DC電流：通常最大50 mA（モデル/オプションに依存）
IR測定：ピコアンペア分解能でTΩレンジをサポート
接地試験：選択モデルで最大40 A RMS統合
4線式オームメーター：100 μΩまでの高速5桁抵抗測定；レンジは最大100 kΩ

同梱/利用可能なソフトウェア・文書
組込のPDFレポート生成とCSVエクスポート。自動化、シーケンス管理、データ管理用のQT Insite PCソフトウェア（ライセンスオプション）あり。

アクセサリとオプション（例）

• AC‑30外部ACブースター（30 kV ACオプション）
• 500 VA高出力オプションおよびAC‑2（2 kV/200 mA）オプション
• オプションのGPIBインターフェース
• リアターミナル構成、ラックマウントキット、安全エンクロージャ
• リモートスタート/ストップ（フット/ハンドスイッチ）、HVケーブルセット、接地プローブ、ケルビンリード

技術仕様

• AC試験電圧：標準で最大10 kVrms；AC‑30オプションで30 kVrmsまで拡張可能
• DC試験電圧：上位モデルで最大15 kV標準
• AC出力電流：50 mA標準；100 mA、200 mAオプション；対応モデルで500 VA容量
• DC供給電流：最大50 mA（モデル依存）
• 接地：該当モデルで最大40 A RMS統合
• 漏れ電流分解能：100 pA
• 位相角測定：同相および直交成分、精度 ±0.05° RMS（typ.）
• アーク検出：振幅およびパルス幅閾値を設定可能（パルス幅4–30 μs選択）
• ブレークダウン検出：<150 μsの高速応答
• シーケンスメモリ：1,000以上のマルチステップシーケンス、マルチディウェルとランプ；不揮発メモリ
• インターフェース：Ethernet LAN、USB Host、RS‑232、デジタルI/O；オプションでGPIB；SCPI準拠コマンド
• リモート機能：組込WebインターフェースとWi‑Fi設定で監視と管理
• レポート：組込PDF生成、CSVエクスポート、タイムスタンプ、オペレーターID、完全な測定トレース
• 安全機能：GFI、SFI™ <1 msシャットダウン、TLSS™連続検証
• 規格：UL、IEC、CSA、MIL‑STD、DO‑160（400 Hz）
• 抵抗測定：4線式ケルビン法で100 μΩまで、リード補償機能付き
• 寸法/重量：約132 mm H × 432 mm W × 457 mm D；正味重量 ≈9 kg（モデル/オプションに依存）
• 動作環境：0 °C〜50 °C；結露しないこと、湿度最大85% RH；高度最大7 000 ft
• 電源：105–265 VAC（45–450 Hz）；最小容量500 VA（高出力オプション時750 VA）
• ファームウェア：機能強化および適合性更新のためにソフトウェアでアップグレード可能
