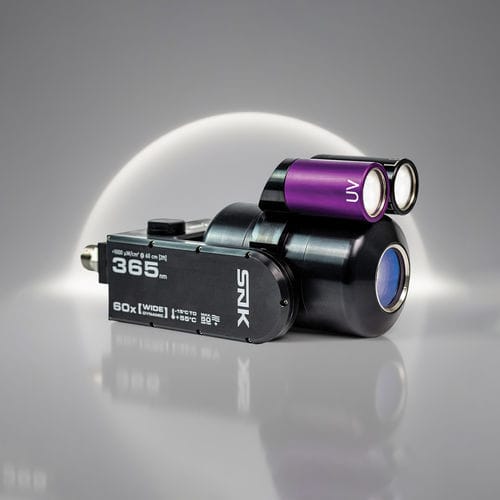

硬性ビデオ内視鏡 SNK Ultra 365

食品用医薬品用配管検査用

概要
SNK Ultra 365は、タンクや大型容器のUV蛍光検査用に設計された容器用パン・チルト・ズーム（PTZ）検査カメラです。SNKの60×プラットフォームを基に、工業環境での洗浄確認や蛍光浸透探傷によるクラック検査の能力を拡張します。

波長帯
照明は365 nm付近に最適化され、蛍光コントラスト剤やUV反応性の指示を明瞭に表示します。洗浄試験や浸透検査で用いられる波長帯です。

適用範囲
タンク、容器、大口径配管の内部検査向けに設計され、食品、医薬、化学業界におけるUVベースの洗浄試験（例：リボフラビン）や蛍光浸透探傷に適しています。

洗浄性検査
洗浄試験では内面に蛍光コントラスト剤（例：リボフラビン）を塗布します。汚染部位が薬剤を保持し、UV照射下で蛍光を発するため、蛍光斑が消えるまでターゲット洗浄が可能です。

ひび割れ検査（蛍光浸透探傷）
蛍光浸透探傷に対応しており、浸透液が微細な欠陥に入り込みUV下で蛍光発光することで、表面指示や小さなクラックの局在化・評価が行えます。

操作とドキュメント
カメラはMATRIXドキュメントシステムで操作します。可視光を用いない検査プロトコルに対応するため、自動／手動モードを切替可能です。画像最適化機能、直感的なタッチスクリーン操作、検査結果の構造化保存を備えています。

移動性
現場利用を想定して設計されており、最適化された輸送ケースが付属します。オプションの追加バッテリで携帯運用が可能です。

仕様 / 技術仕様

• 製品種別：容器用パン・チルト・ズーム（PTZ）検査カメラ
• 照明：蛍光検査向けに最適化されたUV LED（365 nm）＋白色LED
• 主な用途：洗浄試験、リボフラビン試験、蛍光浸透探傷
• 対象業界：食品、医薬、化学
• 操作：MATRIXドキュメントシステム対応；自動/手動カメラ設定
• ユーザーインターフェース：タッチスクリーン、画像最適化機能、検査結果の構造化保存
• 携帯性：最適化輸送ケース；オプションバッテリによる携帯運用対応
• モデル：SNK Ultra 365
• 重量：2.97 kg
• 材質：アルマイト処理アルミニウムまたはステンレス鋼（バージョンによる）
• 寸法：開口径164 mm｜標準高さ280 mm
• パン範囲：347°（±173.5°）｜チルト範囲：-180°〜+60°
• 軸速度：0〜14°/s
• ズーム：60× 光学｜視野角：1.6°〜45°
• 焦点調整：手動および自動；マクロ機能；10 mm〜∞
• センサー：Panasonic 1/3" CMOS（1920 × 1080 有効画素）
• 映像解像度：有効センサー 1920 × 1080（水平約700本TVライン相当）
• 感度：カラー 0.125 lx｜モノクロ 0.025 lx
• アイリス＆シャッター：1/30 000〜1/7 s
• 防水性／圧力：耐水深50 m；内部CO2最大圧力0.7 bar
• 使用温度：-15 °C〜+55 °C
• ケーブル長：3 m、30 m、50 m、80 m；オプションで150 m（構成により200 mまで拡張可能）
• 電源／稼働時間：オプションのバッテリで最大約5時間
