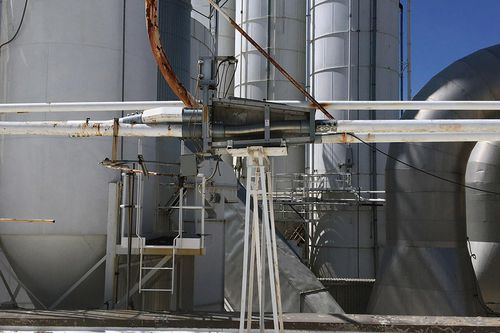

Vortex® Flex Tube Diverter™は、材料の交差汚染をなくすよう特別に設計されています。また、連続搬送の利便性も提供します。
理想的な用途材料の交差汚染が懸念される用途での転換または収束。
主な特徴
材料の流れるカラム上でシフト可能 - "オンザフライシフト "としても知られる。
反対側のラインへの材料のクロスコンタミネーションがありません。
活荷重、摩耗補償硬質ポリマー圧力プレートシール
密閉されたラインと大気を確実にシールします。
機械加工されたフルボアオリフィスにより、材料の流れを妨げず、搬送ライン圧力を維持
シールの摩耗を抑え、材料の剪断を最小化する "シザリング "アクション
内部空洞がないため、くさび、ロッジ、腐敗を防止
ピンチポイントや露出した可動部がない
作動のたびにシールを機械的に自己洗浄
搬送タイプ
重力流および希薄相の空気輸送アプリケーション。ゲートサイズにより、15psig、1barg、0.1MPaまでの差圧に対応。圧力または真空システムで使用できます。
標準サイズ
2~8インチ|50~205mm
内径と外径があります。
スケジュールパイプサイズもご利用いただけます。
インレット&アウトレット
円形サイズ
全高
35~100インチ|875~2,545 mm
重量
100~500ポンド|45~225 kg
接続オプション
コンプレッションカップリング、ANSI #125/150
カスタムフランジ
材料温度
180°F(標準ゲート80°C)、改造により250°F(122°C)まで可能
本体/フレーム構造
アルミニウム
ハウジング構造
304ステンレススチール、透明ポリカーボネート製ビューポート付き
---
