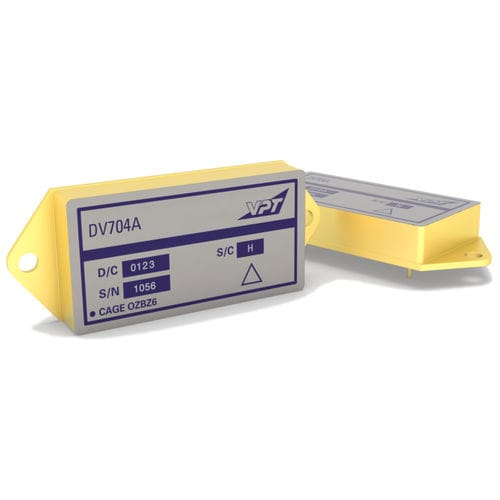

低域フィルタ回路 DV-704A

パッシブEMIDC/DC変換器用

DV-704Aは、EMIフィルタと電圧スパイク保護モジュールを組み合わせたハイブリッドで、電力ディレーティングなしで軍用全温度範囲（-55℃～+125℃）で動作可能です。 DV-704A EMIフィルタは、VPTのDVSA、DVHF、DVTR、およびDVFLシリーズDC-DCコンバータとともに使用するように設計されており、最大40ワット出力電力を備えたMIL-STD-704A、B、C、Dのサージ要件に適合します。 このデバイスは、DC-DCコンバータの反射ノイズも低減し、MIL-STD-461C CE03およびMIL-STD-461D CE102の制限を満たします。 また、この製品は、MIL-STD-461C CS06に規定されている電圧スパイクに対してDC-DCコンバータを保護し、MIL-STD-461C CS01およびCS02で実施された感受性を保護します。 これらのフィルタは、ISO 9001の認定を受けた施設で設計および製造され、MIL-PRF-38534およびMIL-STD-883に認定されています。 特徴： DVTR、DVHF、DVSA、DVFLシリーズDC-DCコンバータの 入力範囲600V過渡保護 突入電流制限とソフトスタート 2A最大出力電流 45dBノイズ除去 ロープロファイル（0.405インチ）、軽量（50g）ハーメティックパッケージ フルパフォーマンス-55°C〜+125°C軍事温度範囲 準拠と認定： MIL-PRF-38534クラスHおよびクラスK認定製造施設 MIL-STD-704A、B、C、およびDサージ制限 DO-160 ISO-9001 MIL-STD-883軍と宇宙環境スクリーニング利用可能な MIL-STD-461リビジョンC、実施された 感受性に対するMIL-STD-461リビジョンC、D、E、Fの要件（アプリケーション・ノート、VPT DC-DCコンバータおよびEMIフィルタのMIL-STD-461コンプライアンス）に詳述されています。
