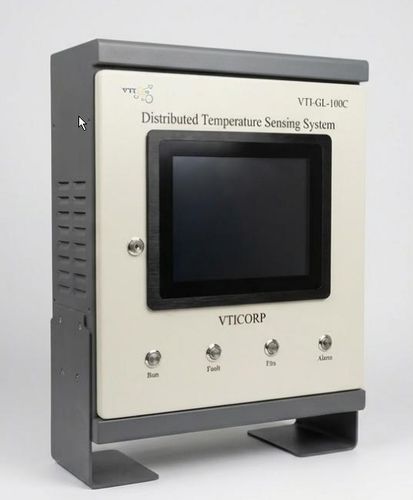

温度測定システム VTI-GL-100C

光ファイバー連続産業用

概要
大規模なエネルギーおよび産業資産の熱監視には、全域を覆う100%連続監視、死角の排除、メートル精度の事象位置特定、および過酷環境への耐性が必要です。

主要性能指標

• 総計測範囲：光学チャネル4本 × 各チャネル5 km（合計20 km連続監視）
• 温度精度：±1 °C；温度分解能0.1 °C
• 空間分解能：0.5 m
• 現場給電：0 W（パッシブ光ケーブル）
• EMI/RFI耐性：電磁干渉に対する完全な耐性

主な利点

• 24時間365日ファイバーに沿った連続監視により、点検センサー間の死角を排除
• メートルレベルの位置特定：事象を0.5 m以内で特定し、効率的な保守を実現
• 危険区域での安全性：本質安全設計；装甲光ファイバーは光のみを伝送し、高電圧のEMIに影響されない
• 堅牢で柔軟な装甲センサーケーブル（LSZH外被）、使用温度範囲 -40〜+120 °C
• ケーブル沿いに現場給電を必要としない：完全パッシブなガラスファイバー
• SCADAおよびAI統合：10.4インチ工業用タッチスクリーン、Modbus RTU（RS485）、RJ45 Ethernet、16プログラム可能なリレー出力

動作原理 - Raman OTDR
ラマン光時間領域反射率測定（OTDR）は、Anti-StokesとStokesの逆散乱強度を比較して温度プロファイルと事象位置を算出します。

• Stokes帯：ファイバー伝送特性とレーザー出力の影響を受ける強度
• Anti-Stokes帯：温度に強く依存する強度

技術比較 - DTS と点センサ

• カバレッジ：VTI-GL-100C（DTS）— 100%連続ライン；点センサ — 設置点のみ
• 死角：DTS — なし；点センサ — センサ間にギャップが発生
• 現場給電：DTS — 0 W（パッシブガラス）；点センサ — 配線やバッテリが必要
• EMI耐性：DTS — 耐性あり；点センサ — EMIノイズに影響されやすい

重要な用途

• 高電圧ケーブルトンネル・ケーブルラック — 過熱、絶縁破壊、火災リスクをメートル精度で検出
• 長距離パイプライン — 数十キロにわたる漏洩、流動異常、閉塞、温度異常を検知
• 石油貯蔵・LPGタンク — タンク胴部、基部、浮屋根周囲の3D連続監視および消火連動
• 道路・ユーティリティトンネル — 天井や設備通路に設置し迅速な火災検知および換気制御を支援
• コンベヤベルト・バルクハンドリング — 軸受摩擦の検出と自然発火防止のための連続監視
• 統合運用 — GISマッピング、履歴トレンド解析、動的ラインレーティングを備えた中央AI監視プラットフォーム

技術仕様

• 商品名：VTI-GL-100C
• コントローラ：光学チャネル4本（FC/APC）
• チャネルあたり最大距離：5 km；合計20 km連続監視
• 空間分解能：0.5 m
• 温度精度：±1 °C；温度分解能0.1 °C
• 計測範囲：-40〜+120 °C（ケーブルにより最大+300 °Cまで）
• サンプリング周波数：3 サンプル/秒/チャネル
• リレー出力：16 プログラム可能リレー（250 VAC / 3 A）
• 通信：1×RJ45 Ethernet、1×RS485（Modbus RTU）、1×RS232
• 表示 & ローカルHMI：10.4インチ工業用タッチスクリーン内蔵
• 電源 & 寸法：DC 24V、50W；420 × 182 × 580 mm；動作温度 -10〜+50 °C
• 装甲センサーケーブル：コア 62.5 μm / クラッド 125 μm；マルチモード／シングルモード
• ケーブル外径：Ø3.0 mm、ステンレス鋼スパイラル＆編組装甲
• 外被：難燃性LSZH、帯電防止、耐紫外線
• 引張・耐圧性能：設置時張力 ≤500 N、運用時 ≤300 N；耐圧 ≤5000 N/10 cm
• 最小曲げ半径：≥60 mm（動的）、≥30 mm（静的）
