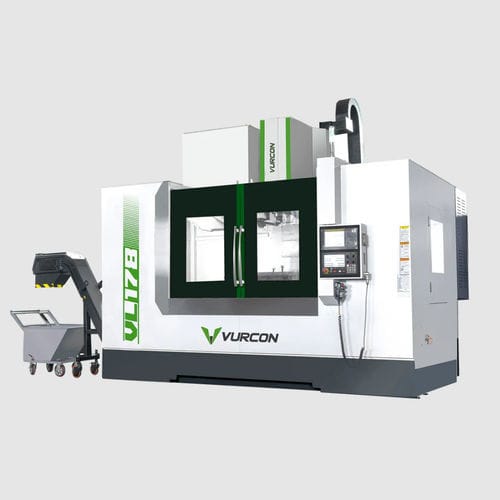

3軸マシニングセンタ VL-178縦型BT 40BBT40
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40, BBT40
- ツールステーション数
- 24ツールステーション
- その他の特徴
- 剛性
- X軸移動距離
1,700 mm
(66.93 in)- Y軸移動距離
800 mm
(31.5 in)- Z軸移動距離
800 mm
(31.5 in)- 回転速度
最大: 10,000 rpm
(62,832 rad.min-1)最少: 20 rpm
(126 rad.min-1)- 出力
15 kW
(20.39 hp)- X軸の移動速度
24 m/min
- Y軸の移動速度
24 m/min
- Z軸の移動速度
24 m/min
- 最大ツール重量
8 kg
(17.6 lb)- 位置決め精度
0.016 mm
(0.00063 in)- 繰返し精度
0.008 mm
(0.00031 in)- 総重量
16,500 kg
(36,376.27 lb)- 全長
5,500 mm
(216.5 in)- 全幅
3,250 mm
(128 in)- 全高
3,560 mm
(140.2 in)
詳細
X/Y/Z軸のリニアガイドとローラーキャリッジ
ヘッド出力11/15 Kw、トルク191 Nm
油冷式ヘッド
スピンドルタイプBT40 (BBT40)
ファナック0iMFプラスコントロール（タイプ2）（15インチタッチスクリーン）ファナックマニュアルガイドi付き
電子ハンドホイール
チェーン式チップコンベヤ（＋ヘリカルスピンドル）
プレテンションボールねじ
リジッドタッピング
電気キャビネット内空調
ワーク冷却システム
電気キャビネット内の熱交換器
自動シャットダウン
完全密閉
ガイドオイルコレクター
工具を通したクーラント 20 bar
スピンドルのエアシール
自動潤滑システム
RS232 インターフェース
エアガンとクーラントガン
電子ハンドホイール
レベリングパッド
使用分野
武器
教育／トレーニング
工具メーカー
メンテナンス
一般機械加工
金型・その他
エンジニアリングおよび製造サービス
---
