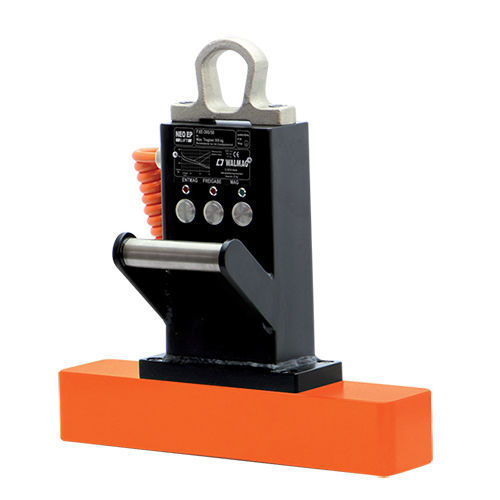

電子スイッチ永久リフティングマグネット NEOSQ series

双安定板金用梁

NEO EPは、鉄鋼製ワークの頻繁かつ反復的な取り扱い・吊り上げ向けに設計された電気永久磁石式リフティングマグネットです。電気式の制御により、作業者の肉体的負担なくON/OFFが可能で、作業の効率化と安全性向上に寄与します。

利点

• 物理的な力を伴わない電気によるON/OFF制御。オプションのリモコンによりクレーンキャビンなど遠隔地からの操作が可能
• 工業用途に適したステンレス製埋め込み式ボタン
• 高速作動：0.8秒の電気パルスで起動
• モノブロック構造の磁気モジュールによる堅牢性
• 付属電源ケーブルで簡単に電源接続可能。通電はON/OFF時のみ必要
• バックアップバッテリー不要で連続運転（デューティ100%）に対応
• 標準入力電圧400V。300 kgおよび600 kgモデルは要望により230V対応可能
• 鍛造吊りアイを備えた堅牢なハウジング
• 自動化ラインへの統合オプションあり

詳細説明

• NEO EPは頻繁なハンドリング向けのプロ仕様ソリューションです。設置は簡単で、付属の電源ケーブルで通常の電源に接続できます。電気的に活性化した後は、永久磁石で荷重を保持し、継続的な通電を必要としません。
• 電気式の押しボタン制御により手作業の負担なく起動可能。オプションのリモコンにより、クレーンキャビン等のアクセス困難な位置や地上からの操作が可能です。
• 個別の板材を扱う場合は、磁力制御オプションを組み込むことで安全な取り扱いが可能です。

重要なパラメータ

• 用途：鉄鋼製平板およびプロファイルの吊り上げ・ハンドリング
• 技術：電気永久式（Electropermanent）
• 平板材料に対する定格吊上げ能力：最大4,000 kg（モデルによる）
• 最大材料温度：80 °C
• デューティサイクル：100 %（連続運転対応）
• 安全係数：3:1
• 保証期間：2年

典型的な用途

• NEOSQ300 — 量産品の小型部品、ブランク、鍛造品、鋳造品の取り扱い
• NEOSQ600 — 長尺部品やプロファイル（鋼板ストリップ、レール、パイプ、ビーム、棒材）の取り扱い、切断前の搬送
• NEOSQ1000 — 厚板、焼入れ部品、金型や切断片の取り扱い；大型テーブルに適合
• NEOSQ4000 — プラズマ切断時の大物取り扱い；テーブル端に操作盤を配置し取り出しを容易に

付属品

• マグネット本体
• 証明書
• 電源ケーブル
• 取扱説明書

技術仕様

• モデル（主要な形状・性能データ）：
  • NEOSQ300 — W 164 mm、L 164 mm、H 420 mm、ポール数 4、ポールサイズ 50 x 50 mm、把持面 116 x 116 mm、重量 23 kg
  • NEOSQ600 — W 95 mm、L 420 mm、H 450 mm、ポール数 6、ポールサイズ 50 x 50 mm、把持面 52 x 372 mm、重量 31 kg
  • NEOSQ1000 — W 228 mm、L 228 mm、H 295 mm、ポール数 4、ポールサイズ 80 x 80 mm、把持面 172 x 172 mm、重量 39 kg
  • NEOSQ4000 — W 228 mm、L 783 mm、H 295 mm、ポール数 16、ポールサイズ 80 x 80 mm、把持面 172 x 724 mm、重量 132 kg
• 高速起動時間：0.8 s
• 標準入力電圧：400 V（300/600 kgモデルは要望により230 Vオプション）
• デューティサイクル：100 %
• 最大使用温度：80 °C
• 安全係数：3:1
• 保証：2年
