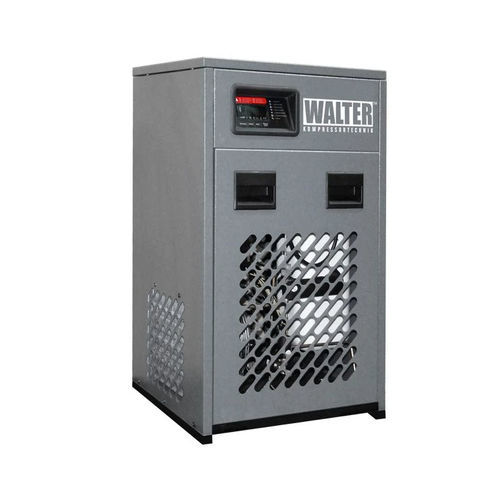

冷凍式圧縮空気乾燥機 WDF 70

インラインコンパクト

製品概要
WDF 70 冷凍式ドライヤーは、圧縮空気中の水分を冷却凝縮により除去し、二段式フィルトレーションにより微小な固形物や油分を除去します。中程度の流量が必要な圧縮空気設備向けに設計されています。

機能と特徴

• 二段式フィルター：1 µm および 0,01 µm のフィルターで固形粒子と油エアロゾルを除去します。
• 定格能力：70 m³/h（1.16 m³/min）で中程度の需要に適合します。
• 1/2\" の接続で既存の圧縮空気配管へ容易に組み込み可能です。
• 最高使用圧力：16 bar、圧力損失：250 mbar。効率的な運転を確保します。
• 電源：230 V / 1 / 50 Hz。冷媒：R134a。
• コンパクトな筐体により狭いスペースでも設置しやすい設計です。

技術仕様
能力 (m3/h): 70
能力 (m3/min): 1.16
接続: 1/2\"
電圧: 230 V / 1 / 50 Hz
冷媒: R134a
圧力損失: 250 mbar
最高使用圧力: 16 bar
内蔵フィルター: 1 µm および 0,01 µm
重量: 35 kg
寸法 (L×W×H): 372 x 369 x 792 mm

用途

• 中程度の需要がある圧縮空気システムにおける空圧機器、計測機器、プロセスラインの保護。

設置と保守
1/2\" 接続を使用して配管に直列設置してください。フィルター交換や冷媒回路、凝縮水ドレンの定期点検のための作業スペースを確保してください。冷媒取り扱いは現地の規制に従って行ってください。
