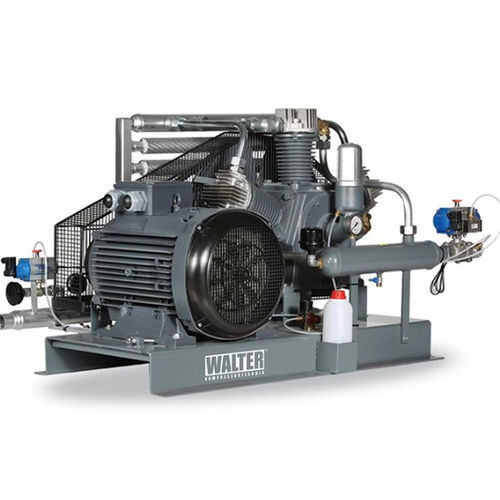

ボリューム空気体積増幅器 BO 22

圧力

製品説明
BO 22 ピストン式ブースターは、15〜40 bar の運転条件が必要な産業用設備において、圧縮空気の圧力を増圧するために設計されています。一次圧縮後に媒体の圧力を引き上げ、プロセスや空気機器の要求値に合わせます。22 kW の駆動は、指定された流量を得るための出力を供給します。入口圧 7 / 10 / 13 bar での流量は 5.56 / 7.65 / 9.74 m³/min です。コンパクトな産業用構造（1423 x 881 x 736 mm）と質量 390 kg により、既存の空気設備への統合が可能です。生産環境での連続運転を想定しています。

技術データ
圧力 (bar) : 15-40
入口圧力 (bar) : 7 / 10 / 13
出力 kW : 22
流量 m3/min : 5.56 / 7.65 / 9.74
質量 kg : 390
長さ mm : 1423
幅 mm : 881
高さ mm : 736

主な特長 / 技術仕様

• タイプ：圧縮空気の圧力を増加させるピストン式ブースター
• 使用圧力範囲：15〜40 bar
• 入口圧力と対応流量：7 bar → 5.56 m³/min；10 bar → 7.65 m³/min；13 bar → 9.74 m³/min
• 駆動出力：22 kW
• 想定用途：産業環境での連続運転
• 寸法（L × W × H）：1423 × 881 × 736 mm
• 質量：390 kg
• 構造：空気設備への統合を考慮したコンパクトな産業用設計
