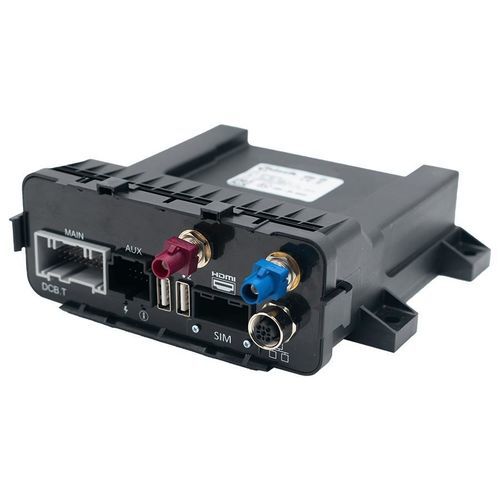

ワイヤレス通信ルーター MTX StarRoad II

電気通信データ用細胞

製品概要
MTX StarRoad IIは、車載統合およびフリートテレマティクス向けに設計された車載IoTルーターです。自動車規格の筐体およびコネクタを備え、ITxPT準拠で、LTE/4G接続、豊富な入出力とシリアルインターフェース、HDMI映像出力、GNSS位置取得を提供します。オープンなLinux（Yocto）プラットフォームで、カスタムアプリケーションやクライアントソフト統合が可能です。

主な機能

• LTE/4G接続（Cat 4: DL 150 Mbps / UL 50 Mbps）
• 2x USB 2.0
• 2x RS232/RS485（設定可能）
• 8x デジタル入力
• 4x デジタル出力
• 2x CANポート
• 1x Ethernet（M12コネクタ）
• 1x HDMI（HDMI-E）
• GPS（Fakraコネクタ）
• ジャイロスコープ＆加速度計
• 自動車用筐体および車載グレードコネクタ
• ITxPT準拠
• オープンLinuxプラットフォーム（Yocto BSP）

強みと利点

• CAN、RS232/485、デジタルI/Oなど車両サブシステムへの直接統合を可能にする充実したI/Oおよびシリアルインターフェース
• HDMI出力により車内高解像度ディスプレイや運転者情報システムに対応
• 車載用コネクタと堅牢な筐体で振動・衝撃下でも信頼性の高い動作

用途

• バス、トラック、商用車向けの車載ルーター
• フリート管理、車両監視、テレマティクスソリューション
• HDMI経由での外部表示を用いた旅客案内システム

仕様
MTX-StarRoad II — 4G Cat.4
GSM/GPRS/EDGE：デュアルバンド 900/1800 MHz
LTE：バンド 700 (Bd28) / 800 (Bd20) / 900 (Bd8) / 1800 (Bd3) / 2100 (Bd1)
GPRS/EGPRS マルチスロット Class 12
動作電圧：24V DC（範囲 +9V〜+36V）
動作温度：-30°C〜+60°C（Cat1bやWiFi/BTバリアントは-20°C〜+60°C）
寸法：153 x 52 x 134 mm — 重量：<500 g


インターフェース

• 4G / 2G セルラー
• 2x RS232/RS485（設定可能）
• 8x デジタル入力
• 4x デジタル出力
• 2x CAN
• 1x Ethernet（M12）
• 1x HDMI
• 2x USB 2.0
• GPS
• ジャイロスコープ＆加速度計

コネクタ

• メインコネクタ（車載）：電源、4x デジタル入力、4x デジタル出力、1x RS232/485、2x CAN、イグニッション & バッテリーロー信号入力
• 補助コネクタ（車載）：4x デジタル入力、1x RS232/485、1x CAN
• 1x HDMI-E コネクタ
• 1x M12 コネクタ：Ethernet
• 2x USB コネクタ
• 2x Fakra-D（茶色）：4G/3Gアンテナ
• 1x Fakra-D（青）：GPS
• Mini PCIe スロット（拡張用）

ソフトウェア機能

• DHCPサーバー
• NAT / IPファイアウォール
• Yocto BSP — カスタマイズ可能なLinuxプラットフォーム
• ATコマンドによるモデム制御

技術仕様

• 車載筐体 & コネクタ
• ステータスLED
• DC入力：+24V（動作 +9V〜+36V）
• 温度範囲：-30°C〜+60°C
• 寸法：153 x 52 x 134 mm
• 重量：<500 g
• 適合：ITxPT、CE、FCC、RoHS、ISO9001
• LTE性能：Cat 4 DL 150 Mbps / UL 50 Mbps
• HDMI出力、M12経由のEthernet、Mini PCIe拡張
