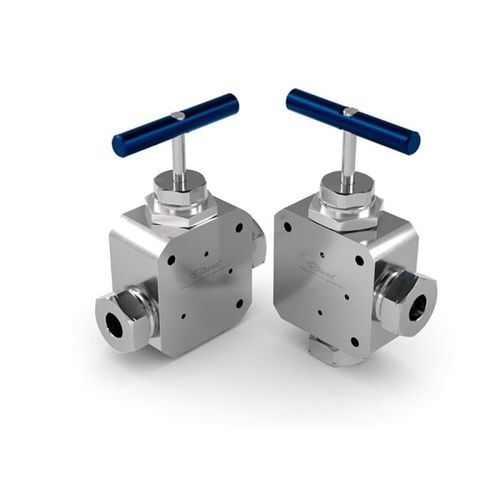

二ードルバルブ WEH002

手動式手動ハンドル付き絶縁

製品説明
ニードルバルブは、媒体の遮断と調整に信頼性の高いソリューションを提供します。極端な高圧用途向けに設計されており、ハイドロフォーミングやウォータージェット切断などの過酷な油圧システムで使用されます。

利点

• 双方向遮断 – 流量方向を問わず使用可能
• 高流量 – 配管内径に対して大きな公称流路断面積
• 迅速な操作 – 全開/全閉は約2回転で完了
• 扱いやすさ – 精密な調整が可能な人間工学に基づくハンドル
• 迅速な組み込み – フィッティング互換、外形寸法が同一
• 取り付けに適合 – パネルまたはレール取付用の複数の取付孔

特長

• 高圧ラインの遮断用ニードルバルブ
• 数回転での迅速な開閉
• 多様な取付オプションにより簡単な設置が可能
• 最適化された公称断面積により高い流量を実現
• 双方向流れ対応
• 事前組立て済みの圧縮リングおよび圧着ネジを供給

用途

• ハイドロフォーミング設備
• ウォータージェット切断
• 高圧試験台
• 産業機械・特殊機械の製造

技術データ
圧力範囲 (PS)：PS = 2,500 bar (36,259 psi)、4,200 bar (60,916 psi)、仕様により異なる
温度範囲：+5 °C ～ +50 °C
媒体：空気 / 水 / 油圧油（流体グループ2 DGRに準拠した油のみ）
材質：高強度ステンレス鋼
接続形状：HP‑フィッティング 60° コーン＆ネジ
適合性 / 試験 / 認証：圧力機器指令 2014/68/EU に基づく認証品質保証システム；分類：第4条 第3項

特性 / 仕様

• シリーズ: WEH002
• 材質: 高強度ステンレス鋼
• 圧力範囲: 仕様により最大 4,200 bar (60,916 psi)
• 温度範囲: +5 °C ～ +50 °C
• 媒体: 空気、水、油圧油（流体グループ2 DGR）
• 接続: HP‑フィッティング 60° コーン＆ネジ
• 取付: パネルまたはレール取付用の取付孔
• 動作: 双方向遮断、高流量、迅速な操作（約2回転）
• 付属品: 事前組立て済みの圧縮リングおよび圧着ネジ
• 認証: 圧力機器指令 2014/68/EU に基づく品質管理
