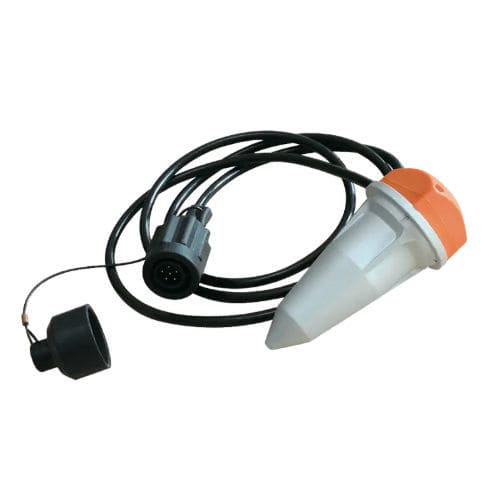

3D地音機 VHL8 3C

表面用横型縦型

製品概要
VHL8 三成分検波器ストリングは、X、Y、Z の各成分を同時に取得するよう設計されており、マルチウェーブ・マルチコンポーネントの陸上地震測定に対応します。コンパクトで流線形の筐体は単点取得に適し、浅瀬や軟弱地盤など厳しい環境での信頼性ある運用を想定しています。

製品カテゴリ

• 陸上 3C

主な特長

• 三成分設計（X、Y、Z）による同時計測
• コンパクト・軽量で流線形、取り扱い・展開が容易
• 合金外装：高強度で耐衝撃性に優れ、硬い地表での施工に対応
• 防水性能に優れ、浅瀬、泥地、沼地、雪地での長期使用が可能
• 水準器内蔵および方向表示で成分の正しい配向が容易
• 内部接続が信頼性高く、優れた接地結合が得られる
• 内部に複数の検波器モデルを搭載可能で単点取得に適応
• 専用6芯プラグによる集中接続；ケーブルはΦ7.8 六芯、長さはカスタム可能

技術仕様

• 外形寸法（直径 × 高さ）：Φ72 mm × 152 mm
• ケーブル：Φ7.8 六芯地球物理用ケーブル、長さはカスタム可
• コネクタ：専用6芯プラグ
• 各成分の配線：X → ピン F、E；Y → ピン D、C；Z → ピン B、A

概要（仕様）

• 型番：VHL8 三成分検波器ストリング
• 形状：コンパクト、流線形、単点取得向け
• 外装：合金製外殻、耐衝撃性
• 適用環境：浅瀬、泥地、沼地、雪地に適合
• コネクタとケーブル：6芯プラグ、Φ7.8 六芯ケーブル（長さカスタム可）
• 寸法：Φ72 mm × 152 mm
