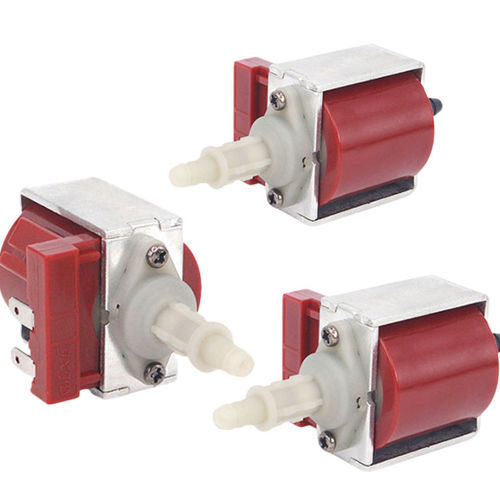

ダイヤフラム式ポンプ WL38DCB

水オイル化学製品

製品概要
WL38DCB マイクロソレノイドポンプは、医療機器や試験装置向けに設計された小型の電磁式ポンプです。小容量流体の精密制御と移送を目的とし、電磁コイルによる再現性のある定量吐出、応答性の速さ、低消費電力、IP65相当の保護を備え、インフュージョンポンプや薬剤投与システム、診断機器への組み込みに適しています。

主な特長

• コンパクト設計で精密な定量吐出が可能
• 電磁応答が速く流体制御が正確
• 水、各種薬品、軽油類に対応（仕様確認推奨）
• 低消費電力で、指定のデューティサイクルで長寿命
• ストローク2–3 mmのカスタマイズや構成変更が可能

データシート（抜粋）
Brand: Weilong Technology
Model Number: WL38DCB
Rated Voltage (V): DC 220V, 60 Hz
Rated Power (W): 25 W
PWM: 30 ms
Kpa: 仕様による
Stroke (mm): 2–3 mm（カスタム可）
Reset Time (s): 1 s ON, 9 s OFF
Flow Rate: 500 ml/min
Certification: CE, ROHS, ISO9001
Material: Carbon steel and plastic
Lead Wire Length (mm): 200 mm
Inlet/Outlet: 仕様による
Tolerance of Dimension: ±0.1 mm
Water-proof: Yes
Insulation Class: IP65
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C〜100°C
Duty Cycle: 1–80%
Thread Depth (mm): 15 mm
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 500 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

用途

• 医療機器：インフュージョンポンプ、薬剤投与装置、精密な投与が必要な診断機器
• 試験装置：試薬取扱、サンプリングおよび分析機器
• 食品・飲料：小型機器の分配モジュール、香料注入
• 産業用自動化：化学薬品の定量供給、小規模冷却・潤滑回路
• 自動車：小流量の循環および排出制御部品
• 農業・家庭用：灌漑モジュール、加湿器、小型ディスペンサー

利点と欠点（概要）

• 利点：精密な定量、コンパクト、組込みが容易、間欠動作での省エネ
• 欠点：大流量用途には不向き、電磁作動による振動・騒音、連続運転時の発熱、粘度高や粒子混入流体には適さない

保守・トラブル対処（概要）

• フィルターおよび流路の定期清掃、配線・コネクタの点検を行う
• 空運転を避け、強酸性等には適合材料を使用する
• 故障時は電源・配線・エア噛み・吸排入口の詰まり・摩耗部品・弁の動作を確認する
• 過熱対策としてデューティを下げるか換気を改善する；振動は取付状態や動作周波数を確認して対処する

技術仕様

• Brand: Weilong Technology
• Model: WL38DCB
• Rated Voltage: DC 220V, 60 Hz
• Rated Power: 25 W
• Flow Rate: 500 ml/min
• Stroke: 2–3 mm（カスタム可）
• Reset Time: 1 s ON, 9 s OFF
• Lead Wire Length: 200 mm
• Materials: Carbon steel and plastic
• IP Rating / Insulation: IP65
• Operating Temperature: -10°C〜100°C
• Duty Cycle: 1–80%
• Certifications: CE, ROHS, ISO9001
• Warranty: 1 year
• MOQ: 1000 pcs; Supply ability: 500 pcs/week; Typical delivery: 30 days
