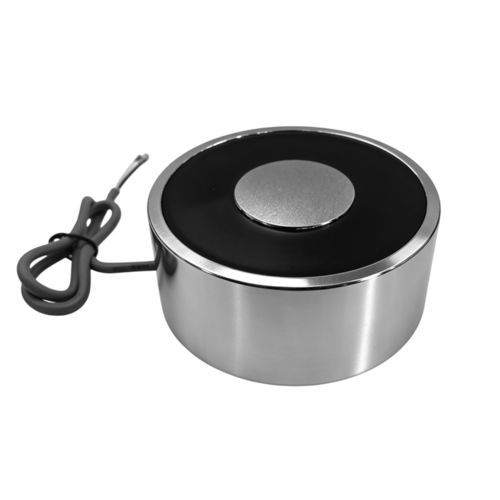

保持型マグネット WL10043

電動車両用電子機器用医療用

概要
直流(DC)保持電磁石は、直流電源で安定した磁気保持力を発生します。断続運転または連続運転の産業用途に対応する設計で、WL10043は自動化システム、治具、ハンドリング機器における鉄製品の確実な保持を提供します。コンパクトな寸法と標準的な取付けにより生産ラインへの組込みが容易です。

動作原理
直流電圧を印加すると、銅巻線に電流が流れ、鉄心とハウジングに磁場が発生します。金属面との接触により磁気回路が閉じられ、最大の保持力が得られます。保持性能はコイルの出力・電流、磁性材料、接触面積とエアギャップ、動作温度や電圧安定性に影響されます。電源を切ると磁場は消失し、部品は解放されます。

特長

• 高い保持力（公称340 kg）
• コンパクトな設計と標準M10取付け
• 低騒音の動作
• 産業環境での長寿命設計
• 複数の定格電圧・出力オプション
• 要求に応じた電圧・保持力のカスタム対応
• 高精度な加工・巻線と品質検査

主な用途

• ロボットのエンドエフェクタおよび治具
• CNC治具や高速クランプ装置（加工・検査用）
• セキュリティロック、自動ドア、アクセス制御システム
• 部品の制御付着・解放用の吊り具・搬送装置
• 振動のない安定した位置決めを要する医療機器
• 自動化製造およびインダストリー4.0システム

長所 / 短所
長所

• 高い保持力と精密な位置決め
• 応答が速く静かな動作
• 可動部がないため機械的摩耗が少ない
• 自動化機器への電気的統合が容易
• 適切なデューティでの長寿命

短所

• 連続運転時の発熱—放熱対策が必要
• 直流供給に依存—停電で保持が解除される
• 表面状態やエアギャップに敏感
• 一部の機械式クランプより初期コストが高い
• 適切な直流電源と制御が必要

トラブルシューティング（よくある問題と対策）

• 通電しない / 保持しない：配線、入力電圧、コイル抵抗を確認
• 保持力が弱い：エアギャップを減らす、接触面を清掃、定格電圧を確認
• 過熱：デューティを確認、電圧が正しいか、放熱を改善
• 騒音や振動：取付ネジを締め、機械的整列を確認
• 断続的な動作：電気接続と直流電源の安定性を点検

技術資料（主要項目）
Brand: Weilong Technology
Model Number: WL10043
Rated Voltage (V): DC 12V and 24V
Rated Power (W): 14–25W
Work Mode: Power on, magnet on.
Holding Force: 340 kg
Working duty: 10%
Resistance: 68 Ω
Service Life: 100 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Carbon Steel Housing
Lead Wire Length: 200 MM
Install Style: Screw Hole M10* 20MM
Tolerance of Dimension: ± 0.1 MM
Water-proof: Yes, IP50
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-10%
Thread Depth: M10 * Length 20 mm
Payment Term: TT, or LC at Sight
Sample Order: Yes.
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

仕様

• Model: WL10043
• Brand: Weilong Technology
• 対応定格電圧：DC 12V、DC 24V
• 定格電力範囲：14–25 W
• 保持力（公称）：340 kg
• コイル抵抗（参考）：68 Ω
• リード線長さ：200 mm
• 取付け：M10ねじ穴、深さ/長さ20 mm
• 保護等級：IP50（防水）
• 絶縁クラス：B
• 使用温度範囲：-10°C〜100°C
• デューティサイクル：断続（1–10 %、標準10 %）
• 寿命（公称）：100,000サイクル
• 認証：CE、RoHS、ISO9001
• 保証：1年
