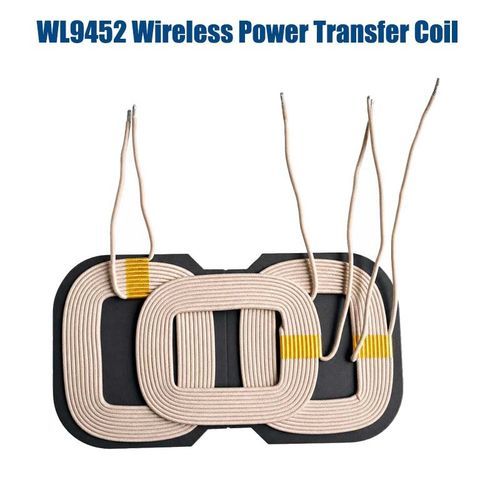

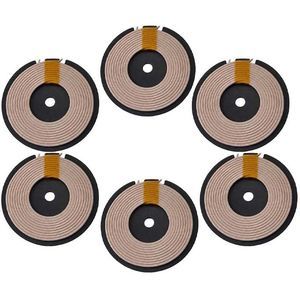

空気コアコイル WL9452

電源DC高周波

製品概要
ワイヤレス電力伝送コイルは、空間を介した電磁結合により互換性のある機器間で非接触の電力伝送を可能にします。密閉筐体、非接触充電、露出コネクタが望ましくない用途に適しています。送信機、受信機、カップリングまたはマルチコイルアセンブリとして構成でき、電力、周波数、寸法、設置環境に合わせてカスタマイズ可能です。

動作原理

• ステップ1 – 電源入力：DC入力は電子ドライバにより高周波ACに変換されます。
• ステップ2 – 磁界の生成：送信コイルにACが流れ、振動する磁界を生成します。
• ステップ3 – 磁気結合：磁界は空間を越えて受信コイルと結合します。
• ステップ4 – 電気エネルギーの生成：受信コイルは変化する磁界をAC電圧に変換します。
• ステップ5 – 整流：整流器が受信したACをDC電力に変換します。
• ステップ6 – 電圧調整：制御回路が負荷またはバッテリへの電圧と電流を調整します。

主な特長

• カスタマイズ可能な電気特性：インダクタンス、直流抵抗、Q因子、動作周波数、定格出力を指定可能。
• コンパクト設計と柔軟な取付：コイル直径、厚さ、巻数、線材仕様を用途に応じて設定可能。
• 必要に応じて磁気シールドや支持構造を統合し、磁界制御や敏感な電子機器への統合を支援。
• 位置合わせ許容を高める、または結合を最適化するためのマルチコイル（3コイルシステム含む）構成が可能。
• 適切な材料と巻線工程により、安定した電気的・熱的特性と長期信頼性を目指して設計。

用途

• 産業機器：密閉型センサ、監視機器、露出コネクタを避けたい制御モジュールなど。
• ロボット・自動化：ロボット、AGV、自動化機器の充電によるエネルギー補給の自動化。
• 組込みOEMソリューション：コネクタが困難な製品への組込み型バッテリ充電。
• IoT機器や低消費電力センサ：有線充電や電池交換が困難な用途。
• 医療電子機器：密閉筐体の医療機器や計測機器への非接触電力供給。
• コンシューマ機器やスマートデバイスでの非接触充電（スマートフォン、ウェアラブル、イヤホン等）。

トラブルシューティングと設計上の検討事項

• 出力が低い、または効率が悪い場合は、位置合わせ、空隙、コイルのインダクタンス、動作周波数、入力電力を確認してください。
• 過熱が発生する場合は、コイル抵抗、巻線品質、近傍の導電材料を調査してください。
• 充電が不安定な場合は、送受信間の共振整合と安定性を確認してください。
• 設計初期段階でシールド、コイル形状、Q因子、熱特性を考慮してください。
• 最終筐体に組み込んだ状態でのコイル性能を検証し、現実的な組立および位置合わせ条件で試験してください。

仕様 / 技術データ

• Brand: Weilong Technology
• Model Number: WL9452
• Product Size: 94×52×3.0 mm; 9 TS; 8.6 UH
• Rated Power: 15 W or 20 W
• Wire: 0.08 mm × 9 TS
• Inductance / DCR: 28.5 UH ±10%
• Holding Force / Non-excitation Holding Force: Nil / 0
• Reset Time: Nil
• Service Life: Nil
• Certification: CE, RoHS, ISO9001
• Material: copper wire
• Power Contact: lead wire
• Install Style: adhered tape
• Tolerance of Dimension: ±0.1 mm
• Water-proof: None
• Insulation Class: F
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1-100%
• Thread Depth: 0.1 mm
• Payment Term: TT, or LC at Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen
