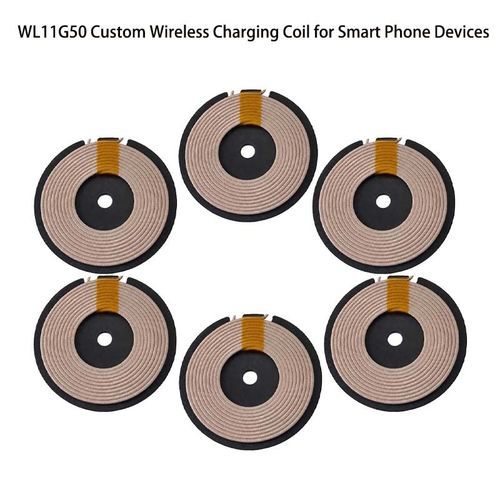

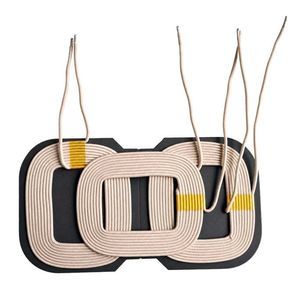

フェライトインダクタ WL11G50

磁気巻電源

概要
電子機器向けのワイヤレス電力伝送用に設計されたカスタムワイヤレス充電コイル。サイズ、インダクタンス、動作周波数、定格出力、抵抗、巻線構造、シールド等を設定可能。送受信どちらの用途にも対応し、OEM開発は要求分析、設計、試作、電気試験、生産最適化を含みます。

動作原理

• ステップ1 – 電力入力：充電回路が送信コイルに交流電流を供給します。
• ステップ2 – 磁界生成：送信コイルが電力を変動する磁界に変換します。
• ステップ3 – 磁気結合：磁界が送受信コイル間の空間を通過します。
• ステップ4 – エネルギー受電：受信コイルが変動する磁界を電力に変換します。
• ステップ5 – 電力整備：整流器と充電回路が受電した電力をバッテリや負荷向けに整えます。

性能に影響する主な要因

• コイルの位置・アライメント
• 動作周波数
• 自己インダクタンス
• コイル抵抗（DCR）
• コイル間距離（エアギャップ）
• フェライトシールドおよび磁性材料
• 充電出力・電流
• 周辺の金属部品
• 動作温度

主な特徴
寸法や電気特性をカスタマイズしてスペースや性能要件に対応。巻線方式は銅線、リッツ線、FPCなどに対応。フェライトシールドにより結合を改善しEMIを低減。インダクタンス、DCR、動作周波数、熱特性の最適化が可能。OEMサポートでシステム内試験と量産準備を支援します。

データシート（抜粋）
Brand: Weilong Technology
Model Number: WL11G50
Product Size: 50*1.0 * 10 TS *6,5 UH
Rated Power (W): 5, 10, or 15 W
Wire: 0.08 mm * 105 turns
Holding Force (N): Nil
DCR: 26.5 UH +/- 10%
Service Life: 300 Thousand Times
Certification: CE, RoHS, ISO9001
Material: copper wire
Power Contact: lead wire
Install Style: adhered tape
Tolerance of Dimension: ± 0.1 MM
Water-proof: None
Insulation Class: F
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C-100°C
Duty Cycle: 1-100%
Thread Depth (mm): 0.1 mm
Payment Term: TT, or LC at Sight
Sample Order: Yes.
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

適用分野の概要
スマートフォン、スマートウォッチ、IoT機器、医療機器、車載モジュール、産業用センサ、充電パッド、埋め込み型ワイヤレス電力システムなど、コンパクトさ、熱挙動、位置ずれ許容が重要な用途に適しています。

トラブルシューティングの要点

• 充電効率が低い：コイルのアライメント、周波数、インダクタンス、DCR、エアギャップ、周辺金属を確認。
• 充電が断続する：アライメント、充電IC、電源、コネクタを確認。
• 温度上昇：DCR、電流、通風、巻線径・構造を点検。
• 充電範囲が狭い：磁気結合、エアギャップ、フェライト構造を点検。
• 回路との不適合：インダクタンス、抵抗、周波数、Q値を測定。
• EMI問題：フェライトシールドや他部品との近接を評価。

技術仕様

• Brand: Weilong Technology
• Model: WL11G50
• Product size: 50*1.0 * 10 TS *6,5 UH
• Rated power: 5 W, 10 W or 15 W
• Wire: 0.08 mm × 105 turns
• DCR / Inductance spec: 26.5 UH ±10%
• Material: copper wire
• Install style: adhered tape
• Tolerance of dimension: ±0.1 mm
• Working temperature: -10°C to 100°C
• Insulation class: F
• Hi-pot: AC 600V 50/60Hz 2s
• Service life: 300,000 cycles
• MOQ: 1000 pcs; Supply ability: 5000 pcs/week; Delivery time: 30 days
• Warranty: 1 year
