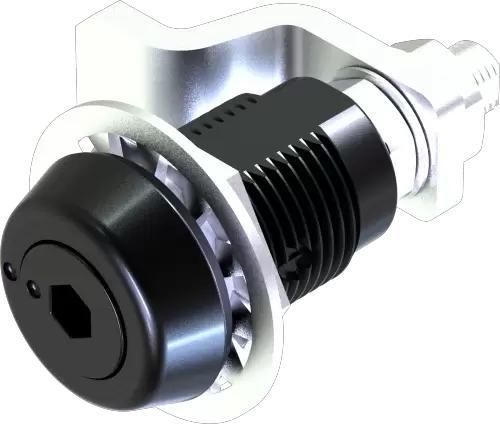

圧縮ラッチ 1421 Series

ロックシステム鍵式右

製品概要
圧縮ラッチ1421シリーズは、小型タイプで調整可能なグリップ範囲を持つラッチです。水やほこりに対する保護を強化し、安全な閉鎖を実現します。

主な特徴

• ツールロックインサート、簡単に開閉可能
• 水やほこりに対するシール
• 鍵付きアクセス、防盗
• 左右交換可能、便利な交換
• 圧縮ロック、セキュリティ強化
• 調整可能なグリップ範囲、複数の選択肢

材料

• ハウジング、シリンダー：亜鉛ダイカスト

パネルカットアウト

• その他

IP評価

• IP65

仕上げ

• 明るいクロムメッキ
• 黒マット粉体塗装

バリエーション（部品番号、ヘッドスタイル、グリップ範囲）
部品番号 | ヘッドスタイル | グリップ範囲
1421-04-1510 | ツール操作 | 3.2-6.4
1421-04-2510 | ツール操作 | 6.4-9.5
1421-04-3510 | ツール操作 | 9.5-12.7
1421-04-4510 | ツール操作 | 12.7-15.9
1421-04-5510 | ツール操作 | 15.9-19
1421-04-6510 | ツール操作 | 19-22.2
1421-04-7510 | ツール操作 | 22.2-25.4
1421-04-8510 | ツール操作 | 25.4-28.6
1421-05-1510 | スロットリセス | 3.2-6.4
1421-05-2510 | スロットリセス | 6.4-9.5
1421-05-3510 | スロットリセス | 9.5-12.7
1421-05-4510 | スロットリセス | 12.7-15.9
1421-05-5510 | スロットリセス | 15.9-19
1421-05-6510 | スロットリセス | 19-22.2
1421-05-7510 | スロットリセス | 22.2-25.4
1421-05-8510 | スロットリセス | 25.4-28.6
1421-08-1510 | ノブスタイル | 3.2-6.4
1421-08-2510 | ノブスタイル | 6.4-9.5
1421-08-3510 | ノブスタイル | 9.5-12.7
1421-08-4510 | ノブスタイル | 12.7-15.9
1421-08-5510 | ノブスタイル | 15.9-19
1421-08-6510 | ノブスタイル | 19-22.2
1421-08-7510 | ノブスタイル | 22.2-25.4
1421-08-8510 | ノブスタイル | 25.4-28.6
1421-20-1510 | 鍵操作 | 3.2-6.4
1421-20-2510 | 鍵操作 | 6.4-9.5
1421-20-3510 | 鍵操作 | 9.5-12.7
1421-20-4510 | 鍵操作 | 12.7-15.9
1421-20-5510 | 鍵操作 | 15.9-19
1421-20-6510 | 鍵操作 | 19-22.2
1421-20-7510 | 鍵操作 | 22.2-25.4
1421-20-8510 | 鍵操作 | 25.4-28.6

技術仕様

• シリーズ：1421
• タイプ：小型タイプ、調整可能なグリップ範囲
• パネルカットアウト：その他
• IP評価：IP65
• 仕上げ：明るいクロムメッキ、黒マット粉体塗装
• 材料：亜鉛ダイカスト（ハウジング、シリンダー）
• ヘッドスタイル：ツール操作、スロットリセス、ノブスタイル、鍵操作
• グリップ範囲：3.2-28.6 mm（バリエーションによる）
