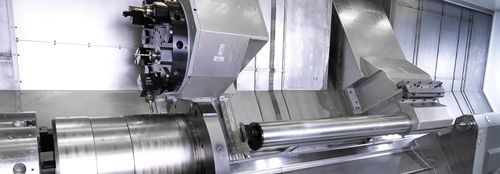

CNC旋盤 T series

2軸4軸傾斜ベッド

概要
MILLTURNの機械コンセプトに基づき、WFLは最高の安定性と機能性を備えた傾斜ベッド旋盤を製造しています。これらの機械は重切削と高精度な軸部品・チャック部品の旋削（長い中ぐり棒を用いた内面切削を含む）に対応します。

Tシリーズ
T40～T150のモデルは、1基または複数のツールタレットを装備した傾斜ベッド旋盤であり（回転工具駆動やC軸対応の選択可）、重切削および軸部品・チャック部品の高精度加工に適しています。

利点（Tシリーズ）

• シンプルで信頼性の高い機械設計
• 高い安定性と精度
• 2軸／4軸の旋削対応
• 完全に密閉された作業空間による清潔で安全な運転

TBシリーズ
TBシリーズは複雑な旋削部品や多くの工具を要する用途に最適なソリューションです。TB40～TB150は直径最大1500 mm、ワーク長最大8000 mmまでの軸部品・チャック部品の高精度加工を可能にします。オプションにはY軸・B軸、大容量外部ツールマガジン、自動工具交換装置、特に長く重い工具の自動運用を可能にするプリズム（Vブロック）ツールシステム等があります。

利点（TBシリーズ）

• 摩耗の大きい工具に対応する大容量工具ストック
• B軸により標準工具で複雑な輪郭を連続加工可能
• 余裕のあるY軸により加工中の直径を正確に測定可能
• 傾斜ベッド設計と密閉作業空間により、高い切削量での整然とした前加工を実現

特徴 / 技術仕様

• 機械コンセプト：MILLTURNプラットフォームに基づく傾斜ベッド旋盤
• シリーズ：T（T40–T150）およびTB（TB40–TB150）
• 軸構成：2軸／4軸旋削、TBはY軸・B軸の選択可
• 工具：1基または複数のツールタレット、回転工具対応、C軸対応オプション
• 工具管理（TB）：外部大容量ツールマガジン、ATC、自動化向けVブロック（プリズム）ツールシステム（オプション）
• 作業空間：完全密閉
• 最大加工能力（TB）：直径最大1500 mm、ワーク長最大8000 mm
