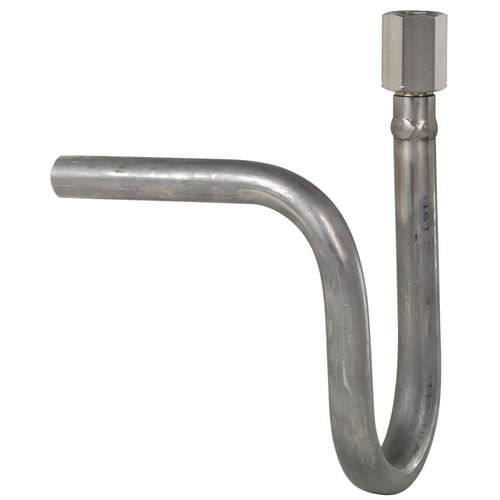

液柱計用サイフォン 910.15

圧力計用サイフォンとしての用途 圧力計を媒体の脈動 過度の温度から保護します 測定媒体－流体 気体 蒸気の冷却 圧力計の接続部に直接装着、或いは遮断機器（ストップコック バルブ）の下部に装着 圧力計用サイフォンの特徴 DIN16282或いは工業規格に準拠した設計 許容温度範囲：400℃迄 圧力：160 bar迄 材質：スチール 1.0039, 1.0345 , ステンレススチール 1.4571 圧力計用サイホン DIN16282 U字型サイフォン-form B, トランペット型サイフォン- form D プロセス側の脈動に対しては溶接接続タイプ、機器側にはねじ込接続タイプが有ります。 一般産業用途では、ねじ込み接続はプロセス側の脈動に対しても使用できます。 U字型サイフォン：水平方向の脈動に対して、トランペット型サイフォン：垂直方向への脈動に対して 凝縮物が集められて高温媒体が圧力計に侵入するのを防ぐ 圧力流路を前に、サイホン内部をクーリングせパレーションりキッドで満たすことを推奨します オプション 他の接続部 特別仕様用：高温 高圧力 材質：　モネル 材質：酸素用途　ステンレススチール　1.4571,　禁油処理 3.1/3.2 材料証明書 接続部種類：　データシート参照
