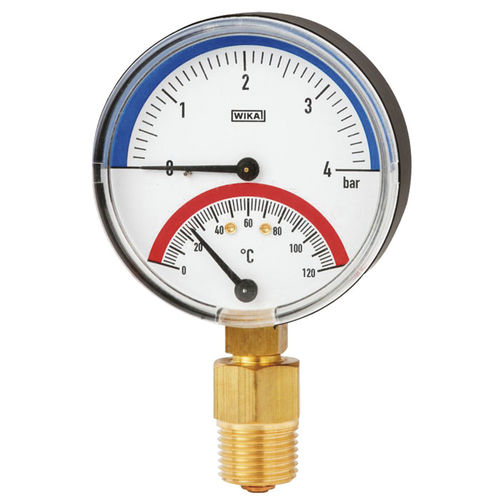

O termomanômetro com sistema bimetálico é montado diretamente em ponto de medição através uma haste. A válvula permite que o instrumento seja desmontado sem a necessidade de esvaziar o sistema de aquecimento primeiro. Devido à combinação do manômetro e um termômetro bimetálico, o instrumento pode ser utilizado em uma ampla variedade de aplicações.
Dimensão nominal em mm
63, 80
Classe de exatidão
• Pressão: 2,5 (EN 837-1)
• Temperatura: ±2,5 °C
Faixas de operação
• Pressão:
Estática: 3/4 x valor final da escala
Flutuante: 2/3 x valor final da escala
Curto tempo: valor final da escala
• Temperatura: valor final da escala
Elementos de medição
• Pressão: tubo bourdon, liga de cobre
• Temperatura: bimetal, liga de cobre
