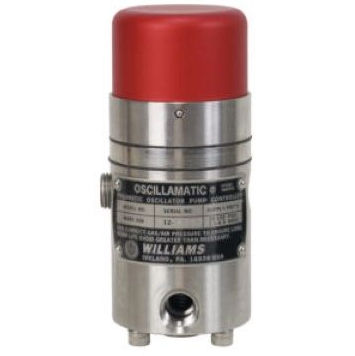

空気圧式ポンプ制御器 MK-II

定量吐出ダイヤフラム式アルミニウム

MK-IIオシラマチックコントローラは、空気圧式ポンプWilliamsシリーズの操作に使用される空気圧式パルサー/タイマーです。 このコントローラは、スライド式スプールで仕切られた上室と下室からなり、ニードルバルブ付きのキャピラリーチューブを使用して、供給空気/ガスを下室から上室に移送する。MK-XはUカップシール、MK-II、MK-VII、MK XIIAはダイヤフラムシールとシールに違いがあるが、基本的に動作は同じである。スライドスプールが最高位置にあるとき、パイロットプラグはベントを閉じ、供給空気/ガスをポンプまたはリレーに移動させます。スプールが最小の位置では、逆にパイロットプラグが供給空気/ガスをポンプまたはリレーに入るのを防ぎ、ベントを開いて排気させます。そして、スプールは最高位置に戻り、このサイクルを繰り返す。 特徴 ウィリアムズの空圧式ポンプを手動で操作します。 ダイヤフラムの採用により、潤滑油の必要がありません。 信頼性の高いダイヤフラムとUカップを使用 316ステンレス鋼構造
