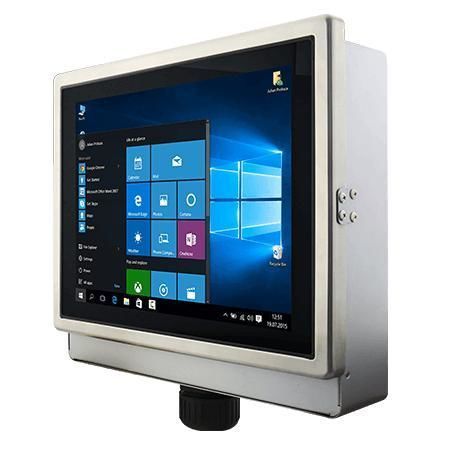

タッチスクリーン付きパネルPC R15IE3S-65EX

マルチタッチスクリーンPCAP 容量型タッチスクリーン15インチ

製品概要
Winmate R15IE3S-65EX は、危険区域向けに設計された ATEX グレードの 15 インチパネルPC です。Intel® Atom® x6413E を搭載し、ファンレス設計、不錆鋼筐体、フロント IP65 保護、ATEX / IECEx / CID2 準拠の設計を特徴とします。

主な特徴

• Intel® Atom® x6413E プロセッサ（最大 3.0 GHz）
• 15.0 インチディスプレイ、1024 x 768、最大 1000 nits オプション
• Projected‑capacitive (P‑cap) マルチタッチ、光学ボンディング
• ATEX / IECEx / CID2 準拠設計
• ファンレス設計とステンレス筐体による放熱
• フロント IP65 保護、産業用 M12 コネクタ搭載
• ワイド DC 入力 9–36V（絶縁、M12 電源コネクタ）
• 動作温度 -20°C ～ 60°C

認証

• CE
• FCC
• IC
• IP65（フロント）
• ATEX / IECEx / CID2 設計準拠

製品詳細

• 危険環境での運用を想定し、法令遵守と安全性を確保します。
• ファンレス冷却により連続運用と低メンテナンスを実現します。
• ステンレス筐体と EX タイプ真鍮製ケーブルグランド（M12 ポート）により、湿潤・多塵環境での信頼性を向上します。
• PCAP マルチタッチは手袋操作対応で、産業用 HMI や監視用途に適しています。

システム仕様

• プロセッサ: Intel® Atom® x6413E（最大 3.0 GHz）
• メモリ: 1 x SO‑DIMM DDR4 3200 MHz — 標準 4GB; 8GB / 16GB オプション
• ストレージ: 1 x M.2 2242 B‑key SSD 128GB 標準; 256GB / 512GB オプション
• Ethernet: 1 x Intel® Ethernet コントローラ
• OS（オプション）: Windows 11 IoT Enterprise 64bit、Windows 11 Pro 64bit、Windows 10 IoT Enterprise 64bit、Linux Ubuntu 22.04

ディスプレイ

• タッチ / ガラス: P‑cap マルチタッチ（パネルボンディング）
• サイズ: 15.0 inches
• 解像度: 1024 x 768
• 輝度: 550 nits 標準; 1000 nits オプション
• コントラスト比: 2000:1
• アクティブエリア: 304.1 x 228.1 mm

機械仕様

• 寸法: 396 x 310 x 49 mm（Box Cover 未装着）；396 x 346.4 x 101.7 mm（Box Cover 装着）
• 重量: 5.7 kg（Box Cover 未装着）；10.2 kg（Box Cover 装着）
• 取付: VESA マウント
• 筐体: ステンレスハウジング
• 冷却: ファンレス設計

環境仕様

• 動作湿度: 10% ～ 95% RH（結露しないこと）
• 動作温度: -20°C ～ 60°C
• 保管温度: -30°C ～ 70°C
• ショック / 振動 / 落下: MIL‑STD‑810G オプション
• IP 定格: IP65（フロント）

I/O ポート

• USB: 1 x M12 コネクタ（2 x USB2.0）
• シリアル: 1 x M12 コネクタ（RS232/422/485、デフォルト RS232）
• LAN: 1 x M12 コネクタ（Gigabit LAN）
• 拡張: 1 x M.2 2242 B‑key（SATA III SSD）；1 x M.2 2230 E‑key（Wi‑Fi）
• 表示灯: 電源およびストレージ用 LED
• 電源入力: 1 x 9–36V DC、M12 コネクタ

制御

• ボタン: 電源ボタン、リセットボタン

付属品

• 100–240V AC → DC 電源アダプタ（M12 コネクタ付）
• 電源ケーブル、M12 電源ケーブル、M12 RS232 ケーブル（オス）、M12 USB ケーブル（メス）、M12 LAN ケーブル
• RJ45 メス‑メス変換器、USB アダプタ（Type A → Type B）、VESA 取付ネジ

技術仕様

• モデル: R15IE3S-65EX
• ブランド: Winmate
• プロセッサ: Intel® Atom® x6413E、最大 3.0 GHz
• 表示: 15.0" 1024x768、P‑cap マルチタッチ、光学ボンディング
• メモリ / ストレージ: SO‑DIMM DDR4（4GB 標準；8/16GB オプション）；M.2 2242 B‑key SSD（128GB 標準；最大 512GB）
• 防護・認証: IP65、ATEX / IECEx / CID2 設計適合、CE / FCC / IC
