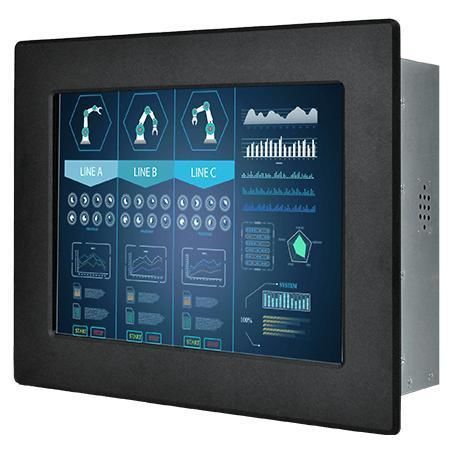

TFTモニター R10L100-IPA1WT

抵抗タッチスクリーン5ワイヤー抵抗タッチスクリーン産業用

概要
Winmate R10L100-IPA1WT は、前面 IP65 保護および広温度対応を備えた 10.4 インチ産業用ディスプレイで、前面からの防水・防塵性と拡張動作温度を必要とする用途向けに設計されています。パネルまたは VESA マウントをサポートし、VGA（標準）およびオプションの HDMI/DVI 入力、複数のタッチ／表面オプションに対応します。

主な特徴

• 10.4 インチ TFT、解像度 800 x 600、輝度 400 nits
• 前面 IP65 の防水・防塵設計
• 動作温度範囲：-20°C ～ 60°C
• VGA 標準、HDMI/DVI オプション、タッチ用 USB x1
• パネルマウントおよび VESA マウント対応、金属筐体のファンレス設計

用途

• 工場自動化および HMI パネル
• 屋外／屋内キオスク（駐車場、ガソリンスタンド、プール、SPA）
• 産業用キャビネット、制御パネル、ラック組込み

タッチおよび表面オプション

• 標準：抵抗膜式タッチ（5 ワイヤー）
• 保護ガラス（タッチ非搭載）、SAW ほかタッチ技術をオプションで選択可能

インテグレーションとインターフェース

• 映像：1 x VGA（標準）、1 x HDMI（オプション）、1 x DVI（オプション）
• USB：1 x USB（タッチ用）
• オーディオ：ライン入力 3.5mm、オプションで 2 本スピーカ
• 電源：12V DC 標準、24V DC オプション、AC/DC アダプタ対応

取り付けと機械設計
フロントベゼルの裏側に O リングを備え、ベゼルと取付具の間をシールして設置時に前面 IP65 を実現します。コンパクトなベゼルと金属筐体により、パネル／VESA 取付が容易です。

環境耐性と認証
適切に設置された場合、前面 IP65 により水や粉塵の侵入を防ぎます。動作湿度 30%～90% RH（結露なし）。認証：CE、FCC。

付属品およびオプション

• 標準付属例：VGA ケーブル、HDMI ケーブル、100~240V AC→DC アダプタ、電源コード、マニュアル、VESA ネジ（構成により異なる）
• オプション：HDMI/DVI 仕様、24V DC 入力、リモコン、オーディオ／スピーカ等

技術仕様

• 型番：R10L100-IPA1WT
• 表示サイズ：10.4 inches
• 解像度：800 x 600
• 輝度：400 nits
• コントラスト比：700:1
• 視野角：80/80/70/60
• 色数：16.2M
• アクティブエリア：211.2 x 158.4 mm
• 動作温度：-20°C ～ 60°C
• 保管温度：-25°C ～ 65°C
• 動作湿度：30% to 90% RH（非結露）
• 寸法：284 x 234 x 43 mm；切り欠き：264 x 216 mm
• 取付：VESA Mount / Panel Mount
• 筐体：金属；冷却：ファンレス
• I/O：VGA/HDMI/DVI オプション、1 x USB（タッチ）、オーディオライン入力 3.5mm
• 電源：12V DC（標準）、24V DC（オプション）
• 操作：5 キー（-, +, Power, Esc, Enter）
• 認証：CE, FCC
