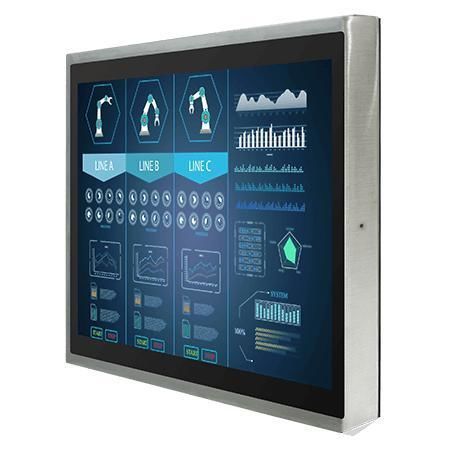

PCAP 容量型タッチスクリーンパネルPC R15L100-SPC369

タッチスクリーンマルチタッチスクリーン15インチ

概要
Winmate 15 インチ IP69K ステンレス PCAP シャーシ ディスプレイ R15L100-SPC369 は、食品加工、飲料、化学産業など、厳しい洗浄工程や衛生要件が求められる産業用途向けに設計された完全防水のステンレス製シャーシディスプレイです。堅牢なステンレス筐体と高感度の投影型静電容量式マルチタッチ（P-CAP）を採用し、産業環境での信頼性と操作性を両立します。

主な特徴

• 15 インチ、1024 x 768 解像度、PCAP タッチ、フラットデザイン
• IP69K 完全防水筐体（高圧洗浄・厳しい衛生条件に対応）
• 食品・飲料・化学産業用途向けの SUS316 / AISI316 ステンレス鋼製筐体
• VESA マウントおよび YOKE マウントをサポート
• オプティカルボンディング（オプション）による視認性向上対応

製品説明（詳細）
全面防水：本ディスプレイは IP69K の防水・防塵規格に準拠しており、食品・飲料・製薬などの業界で要求される厳しい洗浄プロセスや飛沫条件に耐える設計です。

包括的なステンレスソリューション：幅広いステンレス製 HMI とディスプレイは、食品分野や化学工場などの自動化プロセスに適合するよう設計されています。

投影型静電容量式マルチタッチ（P-CAP）：高感度タッチスクリーンにより、複数指による操作（ズーム、回転、ドラッグ＆ドロップなど）や高精度の入力が可能です。手袋着用時の操作や湿潤環境での安定したタッチ応答を想定した設計です。

卓越した画質：産業用途に求められる視認性と色再現性を提供するディスプレイモジュールを採用。クリーンルーム組立に適した品質管理のもとで構成されています。

ディスプレイポートとカスタマイズ：製品サイズ、ロゴ刻印、LCD 輝度、ガラス処理、ディスプレイ入力ポートなど、多様なカスタマイズオプションに対応可能です。電源プラグやコネクタ形状は各国仕様に合わせて選定できます。

認証

• CE
• FCC

用途例

• 食品加工ラインの表示・操作端末
• 飲料製造設備の監視・操作パネル
• 化学プラントの制御表示装置

特徴 / 仕様に関する補足
本製品は防水性能や産業用コネクタ（M12 等）を備え、屋内の厳しい衛生・洗浄条件下での使用を想定しています。オプションの光学接着や各種防水ケーブル等により、設置環境や接続要件に柔軟に対応できます。

Caractéristiques / spécifications techniques

• サイズ: 15.0 inches
• タッチ / ガラス: Projected Capacitive Multi Touch Screen (P-CAP)
• 解像度: 1024 x 768
• パネル輝度: 300 nits
• コントラスト比: 2000:1
• 視野角: 88,88,88,88
• 表示色: 16.2M Colors
• 有効表示領域: 304.1 x 228.1 mm
• 寸法: 378 x 301 x 56.4 mm
• 重量: 6.3 Kg
• マウント: VESA Mount / Yoke Mount
• 筐体: ステンレスハウジング（SUS316 / AISI316 想定）
• 冷却方式: ファンレス設計
• 動作湿度: 10% ～ 90% RH（結露なきこと）
• 動作温度: 0°C ～ 45°C
• 保管温度: -20°C ～ 60°C
• IP 等級: IP69K
• 認証: CE, FCC
• 入出力ポート: USB - 1 x M12 防水コネクタ（タッチ制御用）; Video - 1x M12 (VGA, 標準), 1x 防水コネクタ (DVI, オプション), 1x 防水コネクタ (HDMI, オプション)
• インジケータ: 1 x LED (Power), 1 x LED (Status)
• 操作ボタン: Power, Adjust up, Adjust down, ESC (Auto), OK (Menu)
• 付属品: 100~240V AC→DC アダプタ（防水コネクタ付）、電源コード、タッチ用外部 USB ケーブル（防水コネクタ）、外部 VGA ケーブル（防水コネクタ）、防水キャップ、マニュアル、VESA 取付ネジ
• オプション付属: 防水 HDMI ケーブル（オプション）、防水 DVI ケーブル（オプション）
• 電源定格: 12V DC (M12 type)
