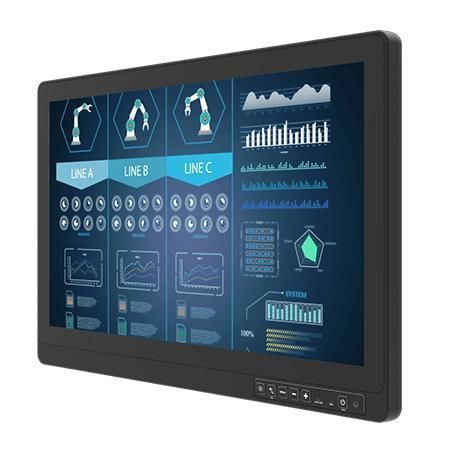

マルチタッチスクリーンモニター W22L100-67A3POD

投影容量方式タッチスクリーンPCAP 容量型タッチスクリーン産業用

概要
W22L100-67A3PODは、過酷な産業環境および屋外用途向けに設計された21.5インチのPCAP（投影型静電容量）タッチシャーシディスプレイです。1920 x 1080、1500 nitsの高輝度パネルと、ファンレスで完全密閉のIP67筐体、耐腐食処理を施したアルミダイキャスト筐体、9–36Vの絶縁DC入力を組み合わせ、機械・車載・屋外キャビネットへの組込を容易にします（VESA対応）。

主な特徴

• 21.5" FHDパネル、1920 x 1080、1500 nits
• パネルへ光学的に接合されたProjected Capacitive (PCAP) マルチタッチ
• オプションでtrue-flatまたは反射防止保護ガラスの光学接合対応
• 完全密閉のIP67シャーシ（防塵・防水）
• 耐腐食処理を施したアルミダイキャスト筐体（Surtec 650、ポリエステル粉体塗装）
• 内蔵照度センサーおよびLEDインジケータ
• 動作温度 標準 −10 °C～55 °C、インテリジェントヒーター搭載時 −25 °C～60 °C
• M12防水コネクタによる絶縁対応9–36V DC入力、イグニッション遅延オプション

認証

• CE
• FCC

保護性と耐久性
IP67の筐体はほこりや一時的な浸水から機器を保護します。耐腐食処理を施したアルミ筐体と強化構造により、MIL-STD-810Gに準拠した衝撃・振動耐性を実現し、産業用途や輸送機器、屋外設置に適します。

熱設計と冷却
ファンレスのパッシブ冷却設計により騒音と保守を低減します。オプションのインテリジェントヒーターで低温環境での信頼性を確保します。

設置と電源
VESAマウント対応およびM12等の防水コネクタにより機械的・電気的統合が容易です。産業用電源向けに9–36V DC絶縁入力を採用し、100–240V AC→DCアダプタはオプションで用意されています。

付属品とオプション

• 標準付属：防水コネクタ付外部電源ケーブル、タッチ用外部USBケーブル（防水）、外部VGA/HDMIケーブル（防水）、防水キャップ×3、VESAネジ
• オプション：100–240V AC→DCアダプタ（電源コード付）、外部COMケーブル（防水）、イグニッション遅延オプション

技術仕様

• モデル：W22L100-67A3POD
• ブランド：Winmate
• ディスプレイ：21.5 inches、1920 x 1080
• 輝度：1500 nits
• コントラスト：1000:1
• 視野角：89/89/89/89
• 色数：16.7M
• 有効表示領域：476.64 x 268.11 mm
• 外形寸法（W x H x D）：529.6 x 342.8 x 58 mm
• 重量：約 8.67 kg
• 取付：VESA
• 筐体：Aluminum die-cast；表面処理 Surtec 650；ポリエステル粉体塗装
• 冷却方式：Fanless（パッシブ）
• 動作湿度：10%～90% RH、結露なきこと
• 動作温度：−10 °C～55 °C（標準）；−25 °C～60 °C（インテリジェントヒーター時）
• 保管温度：−30 °C～70 °C
• 衝撃 / 振動：MIL-STD-810G（Method 516.6 Proc I；Method 514.6 Proc I）
• IP等級：IP67
• 認証：CE, FCC
• I/O概要：電源 1 x M12 防水コネクタ（9–36V DC）；USB(touch) 1 x M12；VGA 1 x M12；HDMI 1 x 防水コネクタ；オプションRS232 via M12
• 表示/操作：電源LED、ロックLED、電源キー、+/-、メニュー、Day/Night、環境光センサ
