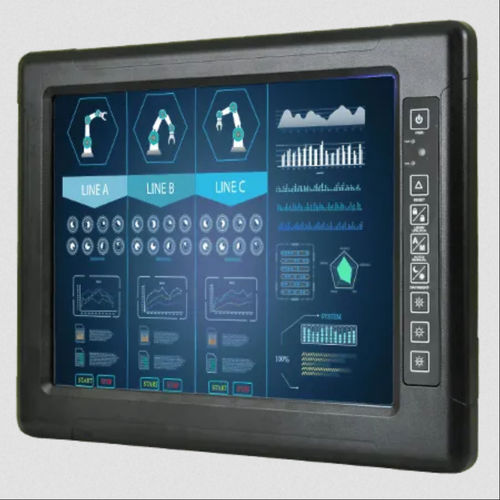

タッチスクリーンモニター R15L100-67C3(HB)

抵抗タッチスクリーン5ワイヤー抵抗タッチスクリーン産業用

製品概要
Winmate の 15 インチ G-WIN IP67 シリーズディスプレイ R15L100-67C3(HB) は、重機・車載および産業用途向けに設計されています。フラットなアルミフロント（エッジツーエッジ）、IP67 完全防塵・防水（M12 防水コネクタ含む）、ファンレス冷却、及び防湿処理を施したオプティカルボンディングを備えています。強環境下でも視認性と信頼性を確保します。

主な特長

• 15.0" XGA パネル、解像度 1024 x 768、パネル輝度 1000 nits
• 前面およびシーリングされたコネクタの IP67 保護
• 防食処理を施したアルミダイキャスト筐体
• 内蔵周囲光センサー
• 防湿処理付き光学ボンディング
• 5 線式抵抗膜式タッチスクリーン（標準）/ 保護ガラス（オプション）
• 耐衝撃・耐振動（MIL-STD-810G / IEC 準拠）
• M12 防水コネクタ経由の 9–36V DC 絶縁電源入力

認証

• IP67
• CE
• FCC

設計と保護
エッジツーエッジのフラットフロントは清掃が容易で、液体の耐性を備えます。電源・信号用の M12 防水コネクタを含むシーリング構造により、粉塵や洗浄環境でも信頼動作が可能です。光学ボンディングと防湿処理により結露を抑え、タッチの耐久性を向上させます。

冷却と電源
ファンレス設計により塵の混入を防ぎ、汚れの多い環境での寿命を延ばします。9–36V の広範囲 DC 入力（絶縁）をサポートし、車載・産業用電源に対応。M12 防水電源コネクタを装備。AC/DC アダプタはオプションです。

堅牢性と適合
アルミダイキャスト筐体と強化されたボンディングは、移動体・産業用途の衝撃・振動要件（MIL-STD-810G）に対応します。動作温度レンジおよびオプションのヒーターにより低温起動もサポートします。

仕様 / 技術データ

• 型番: R15L100-67C3(HB)
• ブランド: Winmate
• サイズ: 15.0 inches
• タッチ / ガラス: Resistive Touch Screen Bonding With Panel (Default); Protection Glass（タッチ無し、オプション）
• 解像度: 1024 x 768 (XGA)
• パネル輝度: 1000 nits
• コントラスト比: 2000:1
• 視野角: 88/88/88/88
• 表示色: 16.2M Colors
• アクティブエリア: 304.1 x 228.1 mm
• 寸法: 398 x 308 x 58 mm
• 重量: 4.2 kg
• 取り付け: VESA Mount; Yoke Mount
• 筐体: Aluminum housing（防食処理）
• 冷却方式: Fanless design
• 動作湿度: 10%–90% RH（非結露）
• 動作温度: -10°C ～ 55°C；インテリジェントヒーター使用時 -40°C ～ 70°C
• 保管温度: -30°C ～ 70°C
• 耐衝撃: MIL-STD-810G Method 516.6 Procedure I
• 耐振動: MIL-STD-810G Method 514.6 Procedure I
• IP 等級: IP67
• 認証: CE, FCC
• USB ポート: 1 x M12 タイプコネクタ（タッチスクリーン用、USB 信号）
• シリアル: 1 x M12 タイプコネクタ（タッチスクリーン用 RS232、オプション）
• 映像入力: 1 x M12 タイプコネクタ（VGA 入力、標準）；1 x 防水コネクタ（HDMI、オプション）
• 表示インジケータ: 電源 LED；ステータス LED
• 電源入力: 1 x M12 防水コネクタ、9–36V DC（絶縁）
• 操作ボタン: Power；Adjust up；Adjust down；ESC (Auto)；OK (Menu)
• 標準付属品: 外部オープンワイヤー電源ケーブル（防水コネクタ付）；外部 USB ケーブル（防水コネクタ付）；外部 VGA ケーブル（防水コネクタ付）；防水キャップ；VESA ネジ；ドライバCD・マニュアル
• オプション: ヨークマウントスタンド；100–240V AC→DC 50W アダプタ；外部 COM/HDMI ケーブル（防水コネクタ付）
