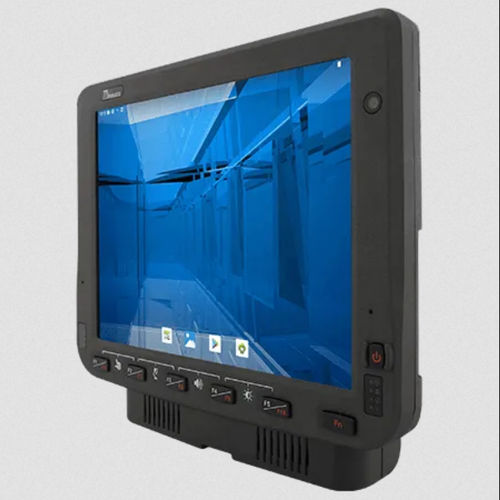

10.4インチ車両搭載端末 FM10MG

MediaTek Genio 510MIL-STD-810GMIL-STD-810H

概要
FM10MGは、産業車両やフォークリフト向けに設計された10.4"のAndroid車載コンピュータです。10.4" 1024 x 768 のPCAPタッチスクリーン、ARM Genio 510プロセッサ、現場で交換可能なフロントパネルを備え、IP65およびMIL‑STD‑810Hに準拠する堅牢設計です。広い動作温度範囲と柔軟な車両電源管理を想定し、RAM / VESAの複数の取付けオプションと着脱式ドッキングをサポートします。

主な特徴

• ARM Genio 510（2 x A78 2.0GHz + 4 x A55 2.0GHz）
• 10.4" 1024 x 768 パネル、PCAPマルチタッチ（素手、手袋、スタイラス対応）
• 現場で交換可能なフロントパネル、ファンレス設計
• 前面保護IP65；MIL‑STD‑810Hに準拠した耐衝撃・耐振動
• 広い動作温度：-30°C～60°C；ドッキング電源 10V–60V（イグニッション制御）

認証

• MIL‑STD‑810H / MIL‑STD‑810G（表記あり）
• IP65
• FCC
• CE

Mounting 1 – No Drill Solution
No. | Component | RAM Mount Part Number | Description | QTY
A | RAM Clamp Mounts - on the forklift | RAM-D-247U-4 | Clamp base with 2.25” Ball | 1
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75x75mm VESA with 2.25” Ball | 1
C-1 | Screw | - | SUS304 M5 x 12mm Screw | 5
C-2 | Washer | - | M5 Washer | 5

Mounting 2 – Drill Solution
No. | Component | RAM Mount Part Number | Description | QTY
A1 | RAM round base mounts - on the forklift | RAM-D-202U | 3.68" Round Base with 2.25" Ball | 1
A1-1 | Screw | - | SUS304 M8 x 40mm Screw | 5
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75x75mm VESA with 2.25” Ball | 1
C-1 | Screw | - | SUS304 M5 x 12mm Screw | 5
C-2 | Washer | - | M5 Washer | 5

Mounting 3 – Keyboard Mounting Installation
No. | Component | RAM Mount Part Number | Description | QTY
D | Winmate Keyboard adapter plate (PN:821009131600) | - | 4 VESA Holes to device and 4 AMPS holes to RAM Ball | 1
D-1 | Screw | - | SUS304 M5 x 20mm Screw | 5
D-2 | Washer | - | M5 Washer | 5
E | RAM Ball on the sloped part of the keyboard adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1
E-1 | Screw | - | SUS304 M4 x 14mm Screw | 5
E-2 | Washer | - | M4 Washer | 5
F | RAM Arm | RAM-D-201U | Arm for 1.5" Ball (Length: 5.6") | 1
G | RAM Ball on the sloped part of the keyboard adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1

注意
取り付け方法や付属部品は注文されたモデルや構成により異なります。ガイド画像はサンプルであり、実際の製品と異なる場合があります。

技術仕様

• 表示: 10.4"; 1024 x 768; PCAPマルチタッチ; 輝度 400 nits (標準) / 800 nits (オプション); コントラスト 1200:1; 視野角 88/88/88/88。
• プロセッサ: ARM Genio 510（2 x A78 2.0GHz + 4 x A55 2.0GHz）。
• メモリ / ストレージ: 4 GB RAM; 64 GB オンボードストレージ。
• OS: Android 13（標準）; オプション：Linux Yocto 5.10.104 (Qt 5.15) または Ubuntu 22.04。
• ワイヤレス & 測位: WLAN（内部アンテナ標準 / 外部オプション）; Bluetooth; WWAN 4G/LTE オプション; GNSS オプション。
• センサー: Gセンサー、照度センサー、温度センサー。
• カメラ: フロント 2MP。
• 機構: タブレット 268 x 214 x 35 mm; ドッキング 202 x 245 x 52 mm; ドッキング筐体 アルミ合金; 重量 タブレット/ドック 各 1.6 kg; 取付け RAM / VESA; ファンレス設計。
• I/O: タブレット: 1 x USB 2.0 Type-C (OTG), microSD, Dual-Nano SIM; ドック: DB9 コネクタ経由で 2 x USB 2.0, 2 x COM, 1 x Gigabit LAN, 2 x スピーカ, CANBus または Audio オプション; 外部アンテナ用 SMA コネクタ。
• インジケータ: 5 x LED（WLAN, BT, UPS バッテリ, 画面ブランキング, ヒーター）。
• 環境: 動作湿度 5–95% RH 非結露; 動作温度 -30°C ～ 60°C; 保管温度 -30°C ～ 60°C; 衝撃/振動 MIL‑STD‑810H; IP65; 衝撃等級 EN62262 IK07; ESD EN 61000‑4‑2 強化。
• 電源: UPS バッテリ 7.6V (2S1P) 約30分; ドッキング入力 10–60V（イグニッション制御対応）; タブレット 12V DC 入力。
• セキュリティ & 管理: SOTI MobiControl 対応。
• 付属品: 選択された標準/オプション付属品：ヒューズ付電源ケーブル、USBケーブル、電源変換ケーブル、84Wアダプタ、外部アンテナ固定ブラケット、スタイラスキット、RS232/CANケーブル、IP65 LANケーブル、各種アンテナ及び取付部品。
