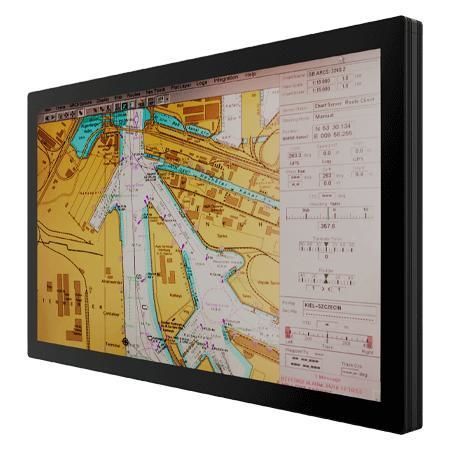

マルチタッチスクリーンモニター W43L100-MRA2FP

マルチタッチスクリーン投影容量方式タッチスクリーンPCAP 容量型タッチスクリーン

製品概要
Winmate W43L100-MRA2FP は、船橋や海洋制御ステーションでの連続運用を想定した 43 インチ 4K UHD マリンディスプレイです。3840 × 2160 の高解像度、投影型静電容量式マルチタッチ (P-CAP)、ファンレス冷却、前面 IP66 保護を備えます。OSD による ECDIS 用 DAY / DUSK / NIGHT モードの迅速切替をサポートし、DC 9–36 V 入力（絶縁オプション）に対応します。

主な特徴

• 43 インチ 3840 x 2160 (4K UHD)、投影型静電容量式マルチタッチ
• ファンレス冷却で保守を低減
• 6 キー OSD による高速モード切替：ECDIS DAY / DUSK / NIGHT
• 広範囲 DC 入力：9–36 V DC（24 V DC-in は絶縁認証あり）
• 前面 IP66 保護、海洋環境向け筐体
• IEC 61174（ECDIS）準拠の工場色校正オプション

認証

• IACS E10
• IEC60945（第4版）
• DNV-CG-0339
• CE
• FCC

製品特長の詳細
4K UHD パネルは航海図や複数のデータウィンドウを高精細に表示します。P-CAP タッチはズームやパン等のジェスチャーをサポートし、実時間操作に適しています。金属筐体とアルミベゼル、ファンレス設計により塩害や湿気環境での信頼性を高めます。OSD 操作で橋内の照明条件に即応可能です。

I/O と接続性

• USB：1 x（タッチ用）
• シリアル：1 x RS232（リモート制御）
• 映像入力：1 x VGA、1 x DVI-D、2 x HDMI 2.0、1 x DisplayPort
• ブザー：75–80 dB @ 2300 Hz（1 m 測定）

機構と取り付け

• 外形寸法：1028.8 x 617 x 48 mm
• 重量：29.5 kg
• 取り付け：VESA マウント対応
• 筐体：Metal housing + アルミベゼル
• 冷却：ファンレス設計

環境・耐久性

• 動作湿度：5%〜95%
• 動作温度：-15 〜 55°C
• 衝撃：15G、11 ms
• 振動：0.7 g @ DNV-CG-0339（Class A）
• IP 等級：IP66（前面）
• TEMPEST：igore

電源

• 電源定格：24 V DC-in（絶縁、証明書承認）
• 入力範囲：9〜36 V DC 対応
• 消費電力：100 W（典型）

付属品

• ユーザーマニュアル
• AC→DC アダプタ
• 電源ケーブル
• 3 ピン端子台
• 1 x VGA ケーブル、1 x DVI ケーブル、1 x DP ケーブル、2 x HDMI ケーブル
• 1 x RS232 ケーブル、1 x USB ケーブル

製品 FAQ / 運用上の注意

• 視覚性能：4K 解像度、4000:1 コントラスト、500 nits 輝度により航海図や複数ウィンドウの表示が明瞭化。
• 色精度：最大約10.7億色対応。IEC 61174 準拠の工場校正オプションで ECDIS 表示の色整合を支援。
• 海洋耐久性：前面 IP66、金属筐体、ファンレスで粉塵・強い水流・塩害に耐性。
• タッチ技術：P-CAP マルチタッチで直感的なジェスチャー操作に対応。
• 運用モード：OSD の DAY / DUSK / NIGHT で橋上の光条件に応じた視認性調整が可能。
• 統合性：HDMI、DP、DVI-D、VGA、USB、RS232 によりレーダー、ECDIS、監視系との接続を容易に実装可能。

caractéristiques / spécifications techniques

• Model: W43L100-MRA2FP
• Brand: Winmate
• サイズ: 42.5 inches（有効表示域 941.184 x 529.416 mm）
• 解像度: 3840 x 2160（4K UHD）
• タッチ / ガラス: Projected Capacitive Multi-Touch（AR コーティング標準）；AG film / AR Glass オプション
• パネル輝度: 500 nits
• コントラスト比: 4000:1
• 視野角: 89 / 89 / 89 / 89
• 表示色: 1.07B colors
• IO: USB 1x（Touch）、RS232 1x
• 映像: VGA 1x、DVI-D 1x、HDMI 2.0 x2、DP 1x
• 外形寸法: 1028.8 x 617 x 48 mm
• 重量: 29.5 kg
• 取付: VESA
• IP: IP66（前面）
• 電源入力: 9〜36 V DC（24 V DC-in 絶縁）
• 消費電力: 100 W（Typical）
