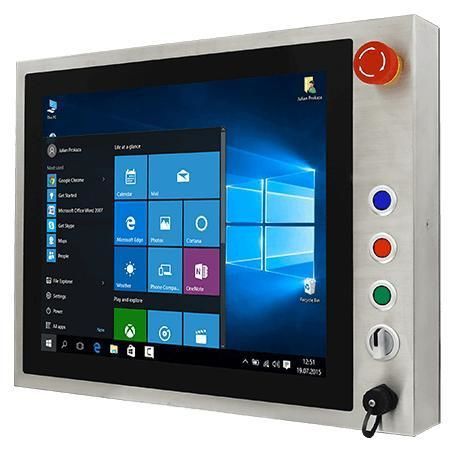

PCAP 容量型タッチスクリーンパネルPC R19IE3S-SPM1-B

マルチタッチスクリーン19インチIntel® Atom x6413E

概要
R19IE3S-SPM1-B は 19.0 インチ IP65 等級の B シリーズ パネルPCで、高い衛生基準と定期的な洗浄が必要な用途（食品、飲料、医薬、化学）向けに設計された FA 制御端末です。筐体は SUS316 / AISI316 ステンレス、前面はエッジツーエッジの真のフラット、ファンレス設計、VESA マウント対応を備えます。

主な特徴

• Intel Atom® x6413E（Elkhart Lake）プロセッサ
• ファンレス冷却設計
• SUS 316 / AISI 316 ステンレス筐体（腐食・衛生環境向け）
• 前面および本体で IP65 防水保護
• PCAP（Projected Capacitive）マルチタッチ、フラットなエッジツーエッジ前面
• VESA マウント対応
• ロータリースイッチでタッチモード（手/雨/グローブ）を選択
• 前面緊急ボタンおよびフラットボタンによる直接的な機械制御
• オプションで光学接合（Optical Bonding）対応

認証

• CE
• FCC
• IP65

ハイライト / 適用分野

• 定期洗浄が必要な生産ラインや衛生エリアでの使用を想定。
• 物理ボタンと緊急停止により、HMI 操作を介さず即時の操作が可能。
• ファンレス設計により保守と汚染リスクを低減。
• タッチモード切替で素手、雨天、グローブ着用時に柔軟に対応。

入出力と制御

• 前面/背面の操作系：緊急ボタン、前面の 3 つのフラットボタン、タッチモード用ロータリースイッチ、電源およびリセットボタン。
• USB、RS232、電源に対して M12 防水コネクタを採用し、保護等級を維持。
• ネットワーク用に防水 Giga LAN RJ45 コネクタを装備。

仕様（主な技術仕様）

• ディスプレイ: 19.0 inches、Projected Capacitive Multi Touch、1280 x 1024、250 nits、コントラスト 1000:1、アクティブエリア 376.32 x 301.06 mm
• プロセッサ: Intel Atom® x6413E（最大 3.0 GHz）
• メモリ: 標準 4 GB（オプション 8 GB、16 GB）
• ストレージ: 標準 128 GB SSD（オプション 256 GB、512 GB、1 TB、2 TB）
• Ethernet: 1 x Intel® Gigabit LAN コントローラ
• 対応 OS: Windows 11 IoT Enterprise 64 bit、Windows 11 Pro 64 bit、Windows 10 IoT Enterprise 64 bit、Linux Ubuntu 22.04（オプション）
• WLAN / Bluetooth: オプション
• 寸法: 516 x 395 x 69 mm、VESA マウント対応
• 筐体: Stainless housing (SUS 316 / AISI 316)、IP65（前面/筐体）
• 冷却: Fanless
• 動作湿度: 10%～90% RH（結露しないこと）
• 動作温度: 0°C～45°C、保存温度: -20°C～60°C
• USB: 1 x M12 防水コネクタ（2 x USB2.0）、1 x 前面防水 USB2.0 Type-A
• シリアル: 1 x M12 防水コネクタ（RS232）
• LAN: 1 x 防水 Giga LAN RJ45
• 拡張: CN1 および CN2（前面ボタン制御用）
• インジケータ: 電源用 LED、ストレージ用 LED
• 電源入力: 1 x M12 防水コネクタ（12V DC 標準）、オプション 9~36V DC
• 付属品: 100~240V AC→DC アダプタ（防水コネクタ付き）、電源コード、外部 USB/COM/LAN ケーブル（防水）、CN1 & CN2 ケーブル、防水キャップ、RJ45 メス-メス変換コネクタ、VESA ねじ
• オプション: M12 用オープンワイヤーケーブル、光学接合（Optical Bonding）

付属品と電源

• 標準で 100~240V AC → 12V DC の防水アダプタを同梱。
• 9~36V DC の電源入力オプションは要相談で対応可能。
